厚積薄發--潤石產品面面觀之電平轉換芯片 RS0102

2020-07-16
訪問量：4075
來源：

電平轉換（Level Shift）與電源系統中的電壓轉換是兩種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU 的GPIO口為3.3V的工作電壓，DSP的GPIO是1.8V，它們之間的通信就不能直接相連，需要做電平適配上的處理才能通信。

RS0102電平轉換芯片提供雙路數據線，主要用于UART、I2C、SMBus、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：

●?無需數據方向控制；

●推挽架構支持24Mbps數據速率，開漏架構支持2Mbps數據速率；

●A側支持1.65V~5.5V，B側支持2.3V~5.5V；

● A、B側電源互相隔離；

● 無上電時序要求；

● 支持-40°C~+85°C。

圖片1.png?

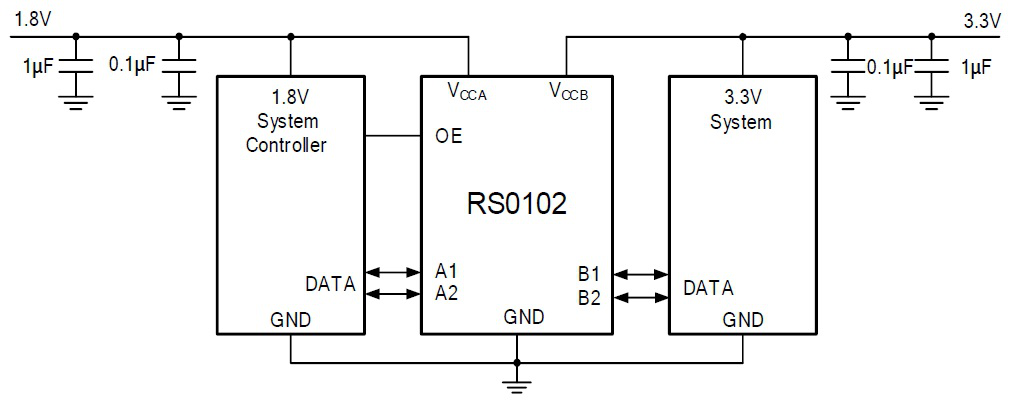

?圖1 典型應用電路圖

需要注意VCCA的供電電壓不能大于VCCB，即A側接到低電壓系統，B側接到高電壓系統。

?

RS0102提供多種標準封裝，包括SOT23-8、VSSOP和DFN等多種封裝，以滿足不同產品系統的設計需求。

圖片2.png?

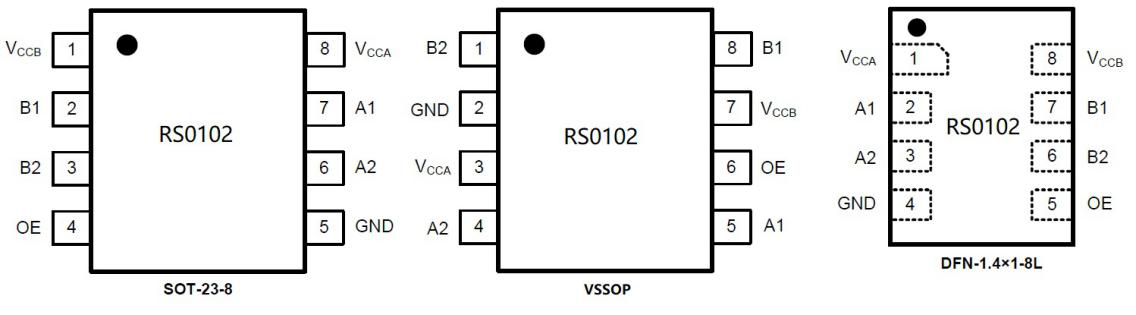

?圖2 封裝和管腳定義

?
