潤石推出高壓車軌級LED燈驅動芯片 RS3702-Q1

2025-08-22
訪問量：510
來源：

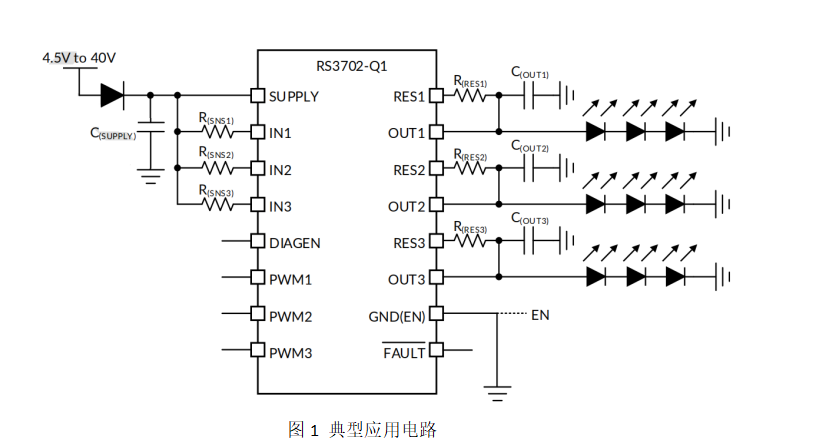

RS3702-Q1是一款三通道高側LED驅動芯片，采用車軌級工藝，最大化安全余量設計，具有高達45V的耐壓承受能力，每一通道均提供最大150mA的驅動電流，支持PWM亮度調光，并提供全面的自診斷功能，包括LED開路、對地短路以及單個LED短路檢測。與RS3703-Q1相比，區別主要在于是否支持板級亮度分級設置和NTC溫度檢測調節電流。




RS3702-Q1主要設計用于車尾燈、高位剎車燈、側標志燈驅動，以及車內小燈的驅動，比如各種指示燈、頂燈、閱讀燈、氛圍燈；主要特性如下：
?輸入電壓支持4.5V~40V，極限耐壓高達45V
?通過外部分流電阻實現熱共享功能
?故障模式下具有低耗電功能
?三通道高精度電流調光
每通道最大150mA輸出電流
? 全溫度范圍內±5%控制精度
? 通過外部電阻設置電流
? 支持PWM獨立調光
?低Dropout電壓，300mV@150mA
?提供自診斷和保護功能：
LED開路，具有自動恢復功能
LED對地短路檢測，具有自動恢復功能
支持自診斷并具有可調閾值
可配置為連帶失效或僅失效通道關閉的故障總線(N-1)
支持熱關斷
?工作結溫范圍：-40°C ~ 150°C




乘用車各部件的供電目前仍然以12V電壓總線為標準，商用車以24V電壓總線為主，接口熱插拔瞬間或者傳統油車在打火瞬間電池的浪涌電壓，在電路設計時工程師都會重點防范，選用高耐壓的降壓芯片會有更加可靠的安全余量。RS3702-Q1高達45V的耐壓余量提供了可靠的應對能力，可以輕松應對這些浪涌電壓的沖擊。

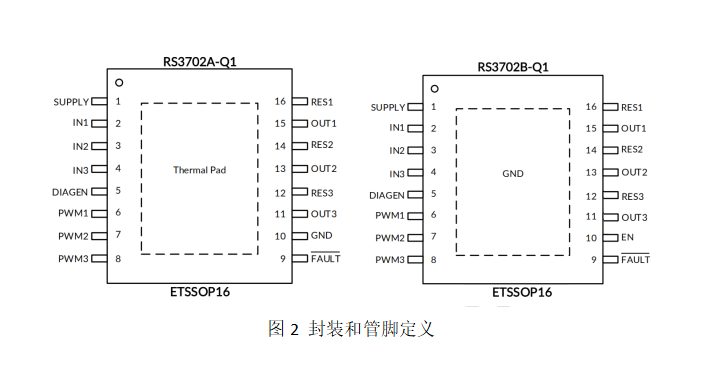

RS3702-Q1系列提供ETSSOP16封裝，有兩種管腳排列，其中A版完全兼容TPS92623-Q1，歡迎各界工程師索樣對比評測。
