國產低功耗高壓LDO RS3002-3.3YE3助力大功率LED路燈輔助電源設計,輸出電壓精度達±2.5%

2020-01-23
訪問量:4550
來源:

大功率LED路燈一般采用主電源和輔助電源分開設計的方案,輔助電源采用AC220V轉換12VDC,一路給外部控制電路使用,一路通過低功耗LDO降壓輸出3.3V/50mA給內部調光控制MCU供電,為避免閑置狀態的電源功耗過大,一般需要選擇高耐壓、高精度、低功耗LDO

潤石科技低功耗高壓LDO?RS3002-3.3YE3,主要考慮以下幾點:

1、輸入電壓范圍為2.5V~36V,固定電壓輸出3.3V,輸出電流150mA,完全滿足12V轉3.3V/50mA的要求,且有很大余量。

2、輸出電壓精度達±2.5%,滿足MCU高精度供電需求。

3、輕載條件下,典型超低靜態電流IQ低至2.5μA,非常適用于低功耗產品設計需求。

4、采用標準SOT89-3L小尺寸封裝設計,最大封裝尺寸僅4.6mm x 2.5mm,

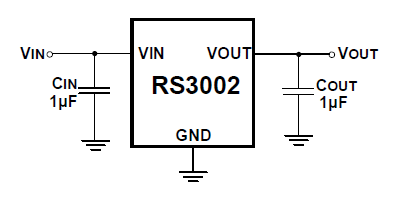

5、外圍電路簡單,僅需兩個旁路電容,可簡化電路設計,典型應用電路如下圖1所示。

圖片2.png?

圖1 RS3002-3.3YE3典型應用電路

除了上面介紹的技術優勢外,潤石科技低功耗高壓LDO RS3002-3.3YE3是國產芯片,具有良好的供貨交期和較低的價格,可快速支持樣品和后續量產品服務。

?

(文章來源:世強硬創電商)

?
