潤石科技7MHz軌至軌輸入和輸出CMOS運算放大器RS621P2P4P,失調電壓500uV

2021-01-14
訪問量:2708
來源:

潤石科技推出的RS62XP系列CMOS運算放大器可以低電壓工作以及軌至軌輸入和輸出,出色的速度/功耗比,并提供出色的帶寬(7MHz)和3.7V / us的壓擺率。該系列運算放大器的單位增益穩定,具有超低輸入偏置電流。RS621PRS622PRS624P運放具有超低的失調電壓,在環溫為25°CVs = 5VVcm = Vs / 2的情況下,失調電壓可以保證不超過±0.5mV

該器件非常適合傳感器接口、有源濾波器和便攜式應用。RS62X系列運算放大器在2.5V5.5V的單電源或雙電源下的額定運行溫度范圍為 -40°C+125°C

特性:

? 高增益帶寬:7MHz

??軌至軌輸入和輸出

??Vos最大值為±0.5mV

? Vs=5.5V時,輸入電壓范圍:-0.1V+5.6V

??電源范圍:+2.5V+5.5V

? 替代RS621S/RS622S

??最高額定溫度為+125°C

??微型封裝:SOT23-5

應用范圍:

??傳感器

? 光電二極管放大

? 有源濾波器

? 實驗設備

??驅動A/D轉換器

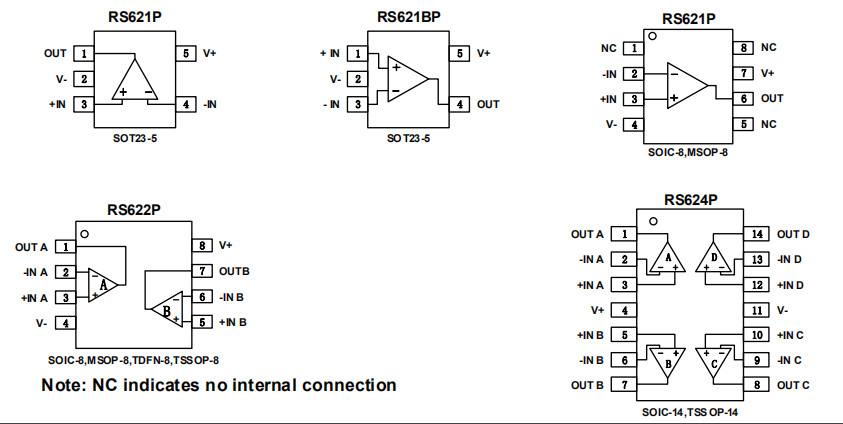

引腳配置:


?

應用筆記:

RS621PRS622PRS624P是高精度軌至軌的運算放大器,可以在2.5V5.5V±1.25V±2.75V)的單電源電壓下正常運行工作。

?RS621PRS622PRS624P運放的供電電源電壓高于7V(絕對值的最大值)很可能會造成器件的永久損壞。軌至軌輸入和輸出擺幅大大增加了動態范圍,特別適用于在低電源應用中。

布局指南:

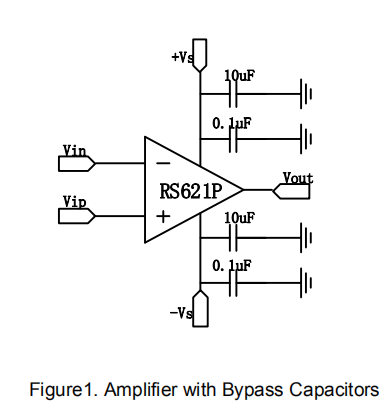

好的布局應用要求在電源引腳近旁放置一個0.1uF電容器。應使用良好的印刷電路板(PCB) 布局規范,走線盡可能的簡短,?如果可能,請使用PCB接地平面,并將表面安裝元件放置在盡可能靠近器件引腳的位置。 在每個電源引腳和接地端之間連接低ESR 0.1μF 陶瓷旁路電容器,放置位置盡量靠近器件。這些準則應適用于整個模擬電路,以提高性能并提供諸如降低EMI敏感性的好處。

?

?
