用于切換音頻電路的潤石雙通道單刀雙擲模擬開關RS2117RS2118,單電源供電下能過的負壓信號可達-2V

2021-04-21
訪問量:5454
來源:

在降噪耳機、音箱、KVM、矩陣、調音臺等產品上,常常需要對多路的音頻信號進行處理,每一路音頻信號都設計一組調理單元成本會非常高昂,電路也會非常龐雜。而用模擬開關做分時切換復用,顯然是非常便捷的設計思路。

普通單電源供電的模擬開關能過的信號范圍是-0.3V~VCC,如果用于切換音頻信號就要疊加直流偏置電壓,也就是將信號抬升到零伏以上才能可靠通過,每一路都需要增加3顆阻容元件;支持雙電源供電的模擬開關還有內置負壓電荷泵的,能過的信號動態范圍就大些,比如74HC4051,支持-VEE~+VCC的信號范圍,但是產生負電源需要增加一些元件或者芯片,成本會大幅增加。有一類專門為交流信號設計的帶負擺幅的開關,比如RS2117、RS2118,單電源供電下能過的負壓信號最大可以達到-2V,用這類開關切換音頻信號電路就最為簡潔,性價比也更高。

RS2117/RS2118是潤石科技的

,其主要特點如下:

◆ 3dB帶寬:400MHz/RS2117, 80MHz/RS2118

◆?低導通阻抗:4.0Ω/RS2117,0.8Ω/RS2118

◆?工作電壓范圍:2.5V~5.5V;

◆?最大通過信號范圍:-2V~VCC;

◆?超低功耗:<=1uA;

◆?高關斷隔離度:-70dB@1MHz;

◆?高通道隔離度:-72dB@1MHz

◆?提供QFN-1.4×1.8-10L小封裝

注:導通阻抗越小能過的電流越大,RS2118更適合用于帶負載切換。

圖片1.png?

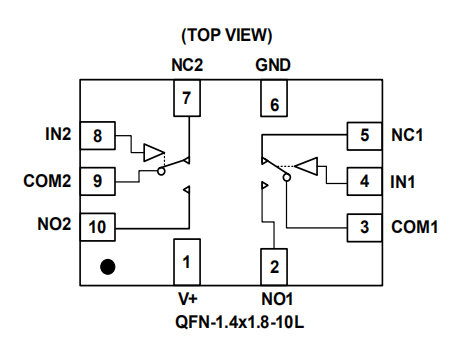

1R2117/RS2118引腳圖

設計上特別需要注意,RS2117/RS2118能通過的負壓信號范圍是受制于VCC供電電壓的,即能通過的負壓是VCC-5.5V,最低-2V,比如3.3V供電,能通過的信號范圍就是-2V~3.3V,或者說供電電壓在2.5V~3.5V范圍才能獲得最大的負擺幅范圍。

?
