【邏輯電平轉換評估板】電平轉換芯片功能與應用

2021-05-19
訪問量:3263
來源:

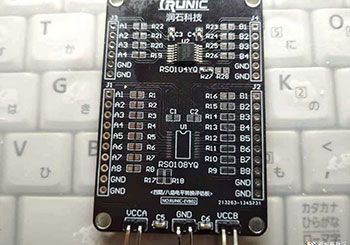

收到了潤石科技的電平轉換評估板,評估板分兩部分:上半部分焊接了電平轉換芯片RS0104,可以同時進行4路信號的電平轉換,下面部分應該是用來焊接RS0108的,是空板。

圖片1.jpg?

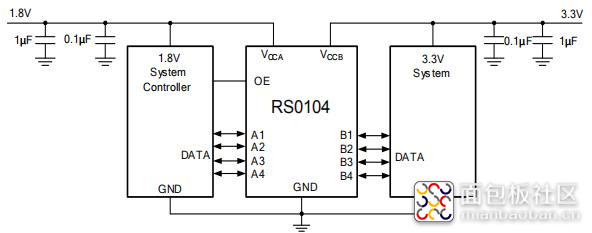

所謂點評轉換(Level Shift)指 通常當兩個設備之間需要通信,但它們的電壓規格不同時,它們就不能直接相連,此時就需要做Level Shift進行電平轉換。我們來看下RS0104的常用接線應用。

圖片2.png?

因為左右兩邊分別接了VCCA和VCCB,兩邊不同的電壓系統不同的信號線之間的高低電平實現了雙向互通。來看下芯片引腳封裝。

圖片3.png?

除了8io口,還有兩個空腳,VCCAGNDVCCB,還有個OE腳,輸出啟用(活動高)。 將OE拉低以將所有輸出置于3狀態模式。 參照VCCA
???? 應該說,各種電壓器件相互連接是比較普遍的情況,各種電平轉換電路也是一搜就一大堆,下面羅列幾個。

圖片4.png?

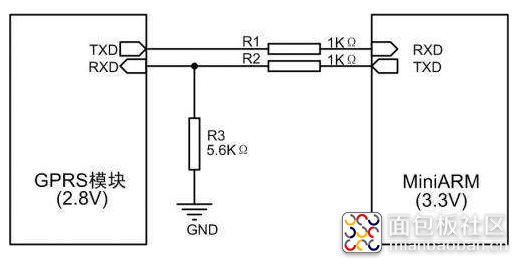

利用電阻分壓就能實現電平轉換兼容。比如:5V電平,經1.6k+3.3k電阻分壓,就是3.3V。

?

利用二極管鉗位作用,也能實現電平轉換。

?

利用三極管和MOS管是常用的電平轉換電路設計。

?

早期電腦上還有RS232串口的時候,這個簡單的轉換電路常被使用。
????? 那么,潤石科技這個專門的電平轉換芯片有什么強項呢?我們來看下數據手冊的特征說明:

?

●無方向控制·
? ??? ●數據速率24Mbps(推空)2Mbps(開放排水)·
? ? ? ●1.65V到5.5V在A端口和2.3V到5.5V在B端口(VCCA≤VCCB)·
? ??? ●VCC隔離:如果兩個VCC都在GND,兩個端口都處于高阻抗狀態·
? ??? ●不需要電源順序:VCCA或VCCB都可以被放大第一。
? ??? ●IFF:支持部分功率模式操作·
? ??? ●擴展溫度:-40°C到85°C
? ???VCCA≤VCCB的原則,最高支持5.5V器件,應該是更穩定,頻率響應更可靠,后面將利用示波器檢測其表現。目前有四個型號,分別支持1路、2路、4路、8路同時電平轉換。

作者:lyyinhe_xi

來源:面包版社區

?
