運算放大器穩定性分析---容性負載

2021-12-16
訪問量:6537
來源:

在電子設計中,運算放大器作為一種最常見的元器件被工程師們應用到各種信號調理電路中去。但是,當設計中沒有足夠的裕量支持運放去帶負載的時候,放大器就會因為不穩定而極易發生振蕩。

導致運放穩定性問題的最常見原因是輸出端的電容,常見的電容負載的電路包括:電容、MOSFET、電纜線、高速光耦等,這些容性負載不能直觀看到具體的容值,所以在設計中一定要檢查運放輸出端是否有連接到上述這幾種容性負載。

本文將討論為什么容性負載會導致穩定性問題,并且將會給出一種使用隔離電阻來進行補償的解決方案。

圖片1.png?

?

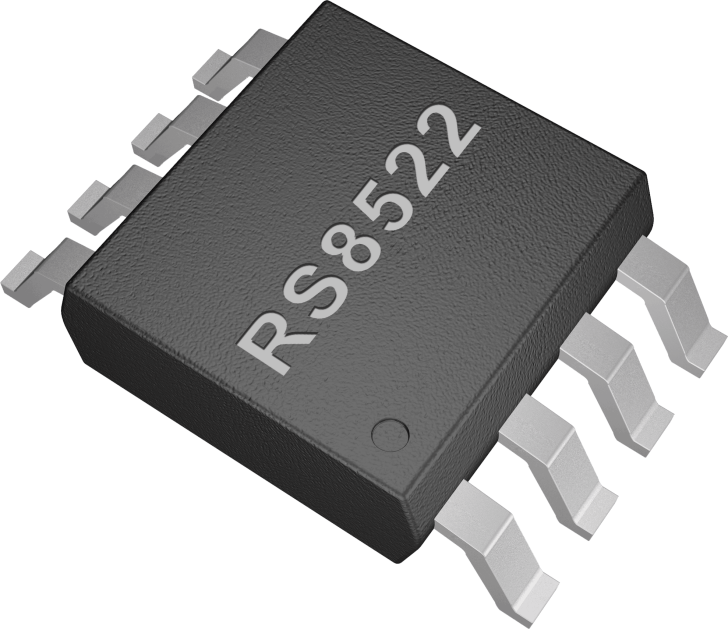

潤石精密運放RS8522

?

1、通過相位裕度的大小判斷電路穩定性的方法

①相位裕度及增益裕度的概念

相位裕度:放大器開環增益與頻率曲線中,180°的相位與開環增益下降至單位增益處的相位之差的絕對值。

增益裕度:放大器開環增益與頻率曲線中,180°的相位處的增益與放大器開環增益下降至單位增益處的增益之差的絕對值。

②運放電路穩定性的判斷?

?

相位裕度

增益裕度

階躍響應波形

20°

3dB

嚴重衰減振蕩

30°

5dB

些衰減振蕩

45°

7dB

響應時間短

60°

10dB

一般合適值

72°

12dB

頻率特性中無峰值出現

1 相位裕度及增益裕度對應階躍響應的穩定性

?

穩定性可用表中的標準來判斷。在設計放大器電路時,應確保45°以上的相位裕度,最好有60°以上的相位裕度。增益裕度要確保10dB以上。當相位裕度降低到30°以下,頻率特性的圖中就會出現凸峰,輸出端很小的負載電容就會使電路陷入振蕩。

?

2、運放輸出端帶容性負載的分析

圖片2.png?

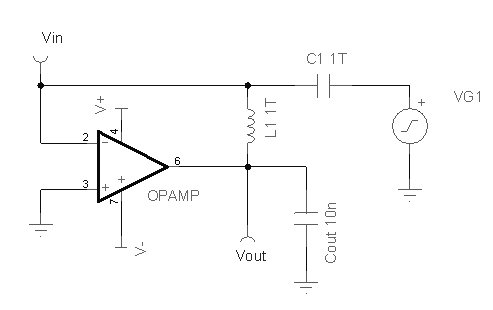

2-1 容性負載電路

圖片3.png?

?

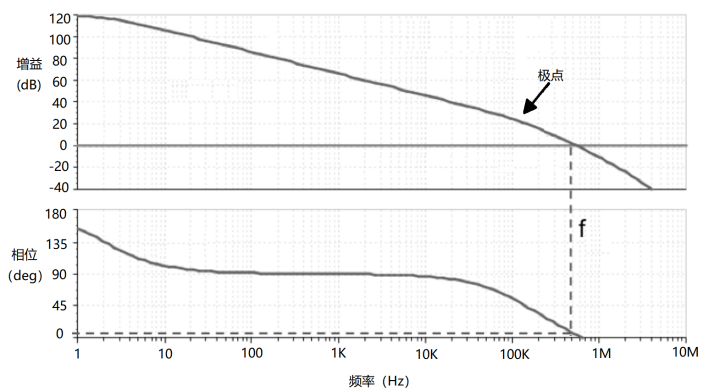

2-2 容性負載電路波特圖

?

如上圖1-1及圖1-2的電路及對應的波特圖所示,10nF容性負載條件下,在Aol曲線上會生成一個極點,同時觀察在增益為0dB的頻點f對應的相位裕度只有4度左右。對應表格,此時在電路的相位裕度為4度的時候,可得出運放的電路輸出是很不穩定的。

由下圖中的運放內部等效結構圖及對應的波特圖,可以看到運放輸出端的Ro與輸出負載電容Cout會形成新的極點,對應的頻率點為 1/(2πRo*Cout)處,最終在該極點以后Aol對應頻率曲線下降的斜率會變為-40dB/10倍頻,這也是可以判斷運放工作在不穩定狀態的一個因素之一。

圖片4.png?

?

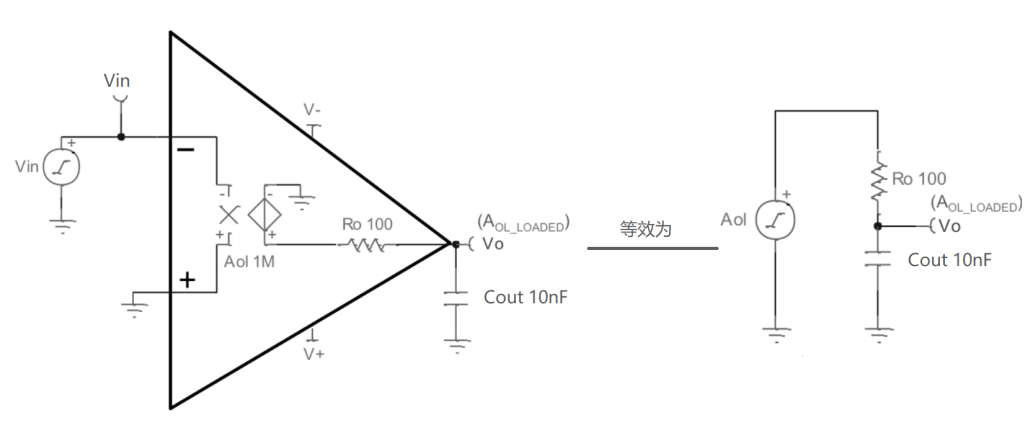

2-3 ?運放內部結構及等效電路

?

?

3、負載電容的補償方法

通過在運放的輸出端和負載電容之間接電阻的方式,加入一個零點,去抵消由輸出阻抗和容性負載產生的極點。新增零點的頻率,要保證環路增益曲線下降為0dB時,斜率為-20dB/十倍頻,或者對應相位裕度大于45度,如下圖3-1和圖3-2所示:

?

圖片5.png?

?

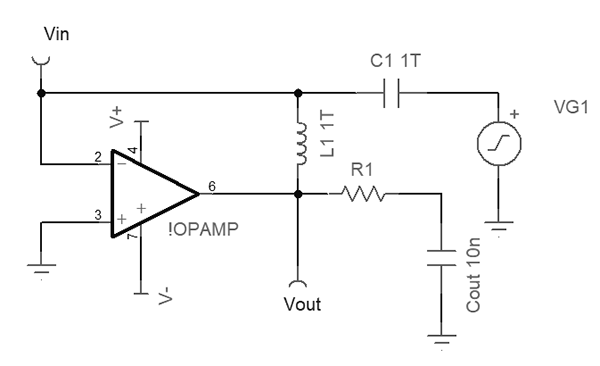

3-1 ?補償后的容性負載電路

?

圖片6.png?

?

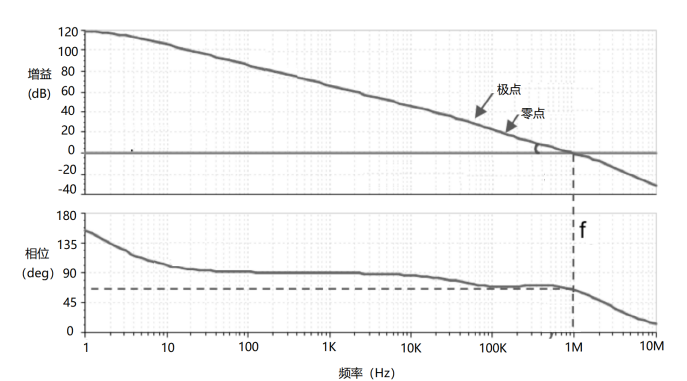

3-2 補償后的容性負載電路波特圖

?

使用輸出端串接電阻的方式做零點補償后的Aol曲線可以看到一個零點抵消了由 Ro和Cout組成的極點,從而使得Aol曲線的斜率回到-20dB/dec,并顯著改進了相位裕量。此時,經過零點補償后的運放工作在穩定狀態。

新增零點的頻率,要保證環路增益曲線下降為0dB時,斜率為-20dB/10倍頻,或者對應相位裕度大于45度。因此要在負載 Aol 曲線等于20dB時對應的頻率 Fzero 然后使用左邊展示的公式R1=1/(2πFzero*Cout)計算出R1的值。 依據波特圖中給出的Fzero對應的相位裕度在60度以上,此時電路是穩定的。

?

圖片7.png?

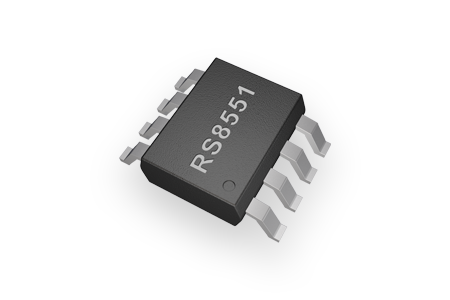

RS8551/2/4—低功耗高精度零漂軌對軌運算放大器

?

需要注意的是不同類型的運放其帶容性負載的能力也大不相同,數據手冊當中經常會給出測試運放帶容性負載能力的測試電路,這一點需要我們與實際應用區分開來。并不是所有的運放的輸出帶電容能力都很強。

潤石科技提供類型廣泛的運算放大器,能夠更好的滿足客戶不同種類的應用需求。主要包括精密運算放大器、高速運算放大器、低噪聲運算放大器、低失調電壓運算放大器、微功耗運算放大器、高壓通用放大器、高壓高精度運算放大器、專用運算放大器、儀表放大器等系列產品,具有高品質、高性能、選型豐富等特點,廣泛應用于醫療電子,汽車電子,消費電子、工業控制等領域!

?

關于潤石科技

江蘇潤石科技有限公司是一家專注于高性能、高品質模擬/混合信號集成電路研發和銷售的高科技半導體企業。

主要產品包括精密運算放大器、高速運算放大器、通用運算放大器、低噪聲運算放大器、微功耗運算放大器、微功耗比較器、模擬開關、電源管理、數據轉換器、電平轉換、電壓基準源等,廣泛用于工業控制、醫療設備、安防監控設備、儀器儀表、汽車電子、智能家居以及消費類電子等領域。

公司總部位于江蘇省無錫市,扎根本土,服務全球。公司依托無錫市良好的集成電路產業環境,整合上下游優勢資源,致力于物聯傳感、醫療電子、工業電子和消費類電子等的產品研發設計,目前已完成多個門類的芯片設計和開發。

公司在深圳設立銷售和技術服務中心,在北京、上海、天津、廣州、鄭州、杭州、韓國等地均有駐地人員就近提供全方位的服務。通過幾年的耕耘,逐漸形成了較為成熟的國內外市場銷售體系和健全完善的售前、售中、售后技術服務體系,擁有多家國內外行業標桿企業客戶。同時也建立了快速的反應機制,及時了解客戶需求、市場前景和行業趨勢。


圖片8.png?

?

潤石科技始終堅持“自主創新,品質至上,團結協作,成就客戶”為公司的核心價值,不斷地推出具備更強競爭力和良好市場前景的模擬/混合信號芯片產品,攜手客戶共同發展,共創輝煌,讓潤石芯跳動在電子產品世界的每個角落,矢志成為全球一流的模擬芯片公司!

?
