經過三年的疫情，大家健康管理的觀念提高，很多人都會購置一些家用醫療儀器來進行日常的健康監測。其實血氧儀就是一種用來檢測人體血氧情況的儀器，目前市面上的血氧儀一般可以用來監測脈搏、血氧飽和度、血流灌注指數等等，但主要是用來看血氧飽和度。血氧飽和度這個指數，意思是結合了氧氣的血紅蛋白占所有血紅蛋白的比例，如果血氧飽和度高，就證明血液中的氧濃度高，人體處于氧豐富的狀態，相反，如果血氧飽和度低，就表示人體有缺氧的風險。一般來說，血氧飽和度在95%-100%是正常的，如果低于94%，就需要引起警惕，到醫院檢查缺氧的原因。一些有心肺疾病或者心腦血管疾病的患者，日常會比較常用到血氧儀。

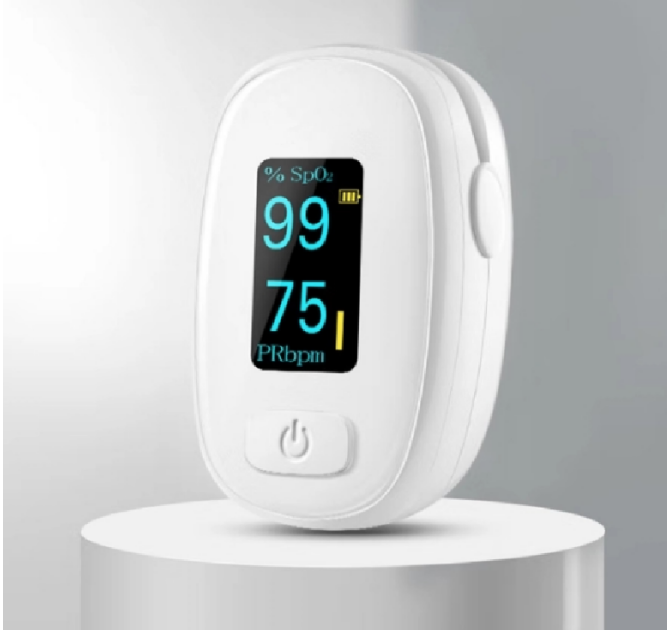

家庭使用的便攜式指夾血氧儀靈活度高，能夠在無創傷的基礎上快速測量人體的血氧飽和百分比(SpO2)，還有脈搏頻率，受到了市場的廣泛好評，持續暢銷。

??? 基于血液中的血紅蛋白對紅光和紅外線有不同的吸收能力，含氧血紅蛋白(HbO2)與還原血紅蛋白(Hb)相比，Hb吸收的紅光較多，紅外線較少。HbO2則相反，吸收的紅光較少，紅外線較多。紅光和紅外線LED燈在結構上緊挨著，這樣方便在手指的單一位置透光。光線從手指的一面穿透到另一面，被光敏二極管接收后，產生對應比例的電壓。

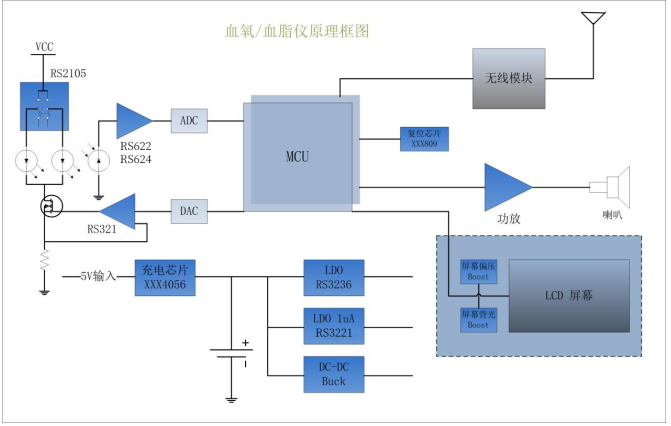

典型的便攜式指夾血氧儀原理框圖如下：

? 上圖中，模擬開關 RS2105 用于切換紅光 LED 和 紅外線 LED 燈，它們分時復用并且調制有一定的頻率，運放 RS321 配合 MCU 內部的 DAC 產生恒流輸出的信號，因?yàn)長ED燈恒流工作可以獲得比較穩定的波長，發射電流常常達到數十mA，所以要求模擬開關的導通電阻最好小于 1Ω，RS2105 的導通電阻為 0.6Ω，滿足應用要求。

??? 在光敏接收管側，運放 RS622 用于實現光電轉換，這就要求運放的輸入偏置電流 Ib 是 pA 級別的，另外運放的帶寬需要 5MHz 以上以滿足快速反應，低噪聲系列的運放能夠更好的提高系統的分辨率。在電源拓?fù)渖希环N是用兩節干電池(3V)然后升壓到 5V 再降壓給系統各電路使用，另外一種帶有鋰電池，可以循環充電使用，低功耗 LDO? RS3236 均適合這兩種拓?fù)湎到y(tǒng)。

低噪聲運放 RS622的主要參數如下：

◆ 寬工作電壓范圍：2.5V~5.5V；

◆ 低失調電壓：典型值 0.7mV，最大值 3mV；

◆ 低溫度漂移：典型值 2uV/°C；

◆ 低輸入偏置電流：1pA；

◆ 單位增益帶寬：7MHz；

◆ 靜態電流：600uA 每通道；

◆ 噪聲系數：11nV/√Hz。

模擬開關RS2105 的主要參數如下：

◆ 寬輸入電壓范圍：1.8V~5.5V；

◆ 導通電阻值：0.6Ω，最大 1Ω；

◆ 輸出電流持續：500mA；

◆ -3dB 帶寬：30MHz；

◆ 靜態電流：小于 1uA；

◆ 有MSOP-10，TDFN-3*3-10L 封裝可選。

低功耗LDO? RS3236的主要參數如下：

◆ 寬輸入電壓范圍：1.7V~7.5V，支持 4 節干電池輸入；

◆ 內部最大輸出限流點：>500mA；

◆ 超低靜態電流：20uA；

◆ 超低壓差：1mV/mA；

◆ 超高 PSRR：70dB@1KHz；

◆ 輸出電壓精度可選：1% 或者 2.5%；

◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封裝可選。
