2023-07-04RS1905/RS1920是一款低功耗、高抗噪性的RS-485半雙工收發器，它的數據速率分別為0.5Mbps/20Mbps，可使用在高噪聲環境，總線I/O ESD保護:±20kV HBM，無需使用其他系統級ESD保護組件,此外該器件共模電壓范圍-7至+12V，支持多達 256 個總線節點，適用于長電纜上應用。RS1905/1920器件可提供小型Sop8封裝，工作溫度范圍為–40°C至125°C，該器件適用于電表、逆變器、暖通空調系統和視頻監控控制等應用。
功能特性
電源電壓：?????? 3V – 5.5V
數據速率：?? ???? ?
?????????????????????? RS1905—0.5Mbps
??????????????? ? ? ?? RS1920—20Mbps
雙工:?????????????? 半雙工
總線 I/O ESD保護:
????????????????????? - ±20kV HBM ESD
????????????????????? - ±6kV IEC 6100-4-2 Contact Discharge
共模電壓范圍:????? -7V to 12V
可支持總線節點:??? 256
待機電流:???????????? <5uA???? ?
溫度范圍:?? ????? ?? -40℃---125 ℃
封裝形式：?? ?????? SOP8 (4.90mm x 3.91mm)

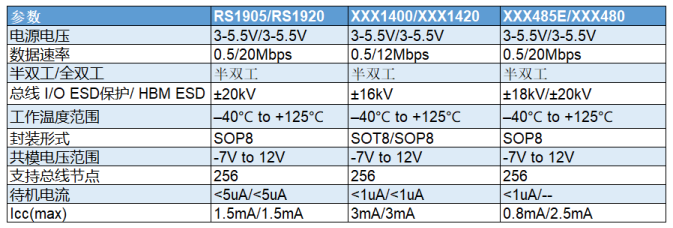

RS1905/1920產品優勢:
☆? 總線引腳可耐受高級別IEC靜電放電(ESD)，從而無需使用其他系統級ESD保護組件，
可減少系統BOM;
☆? 高抗噪性，保證系統在高噪聲中穩定運行;
☆? 低功耗，適合電池供電，功耗較低；

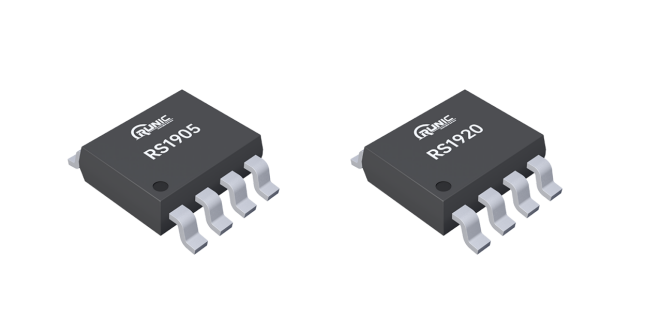

☆? 提供SOP8封裝，適用于空間受限的應用。
?

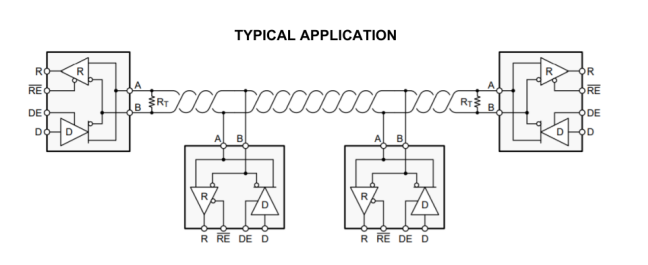

典型應用
目前RS1905/RS1920已初步量產，歡迎各界工程師朋友申請樣品評測。
