基礎篇:比較器的基本原理

2022-04-02
訪問數:2533
ソース:電壓比較器是什么?一文讀懂

電壓比較器是對輸入信號進行鑒別與比較的電路,是組成非正弦波發生電路的基本單元電路。


電壓比較器主要有單項比較器、遲滯比較器和雙限比較器(窗口比較器)。

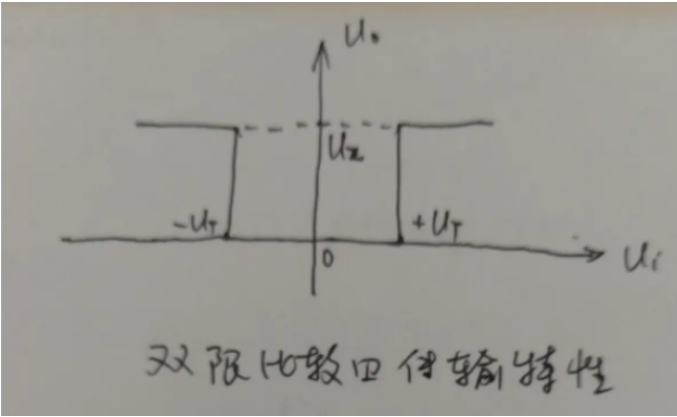

雙限比較器有兩個轉折電壓,當輸入電壓向單一方向變化時輸出電壓躍變兩次。其傳輸特性如下:






單限比較器和滯回比較器區別


單限比較器比滯回比較器抗干擾能力強,而滯回比較器比單限比較器靈敏度高。


單限電壓比較器:

運放是通過反饋回路和輸入回路的確定“運算參數”,比如放大倍數,反饋量可以是輸出的電流或電壓的部分或全部。而比較器則不需要反饋,直接比較兩個輸入端的量,如果同相輸入大于反相,則輸出高電平,否則輸出低電平。


滯回比較器:

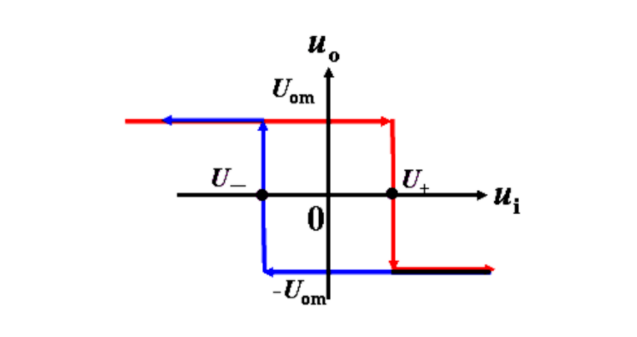

又稱遲滯比較器,有兩個門限電壓。輸入單方向變化時,輸出只跳變。輸入由大變小時,對應小的門限電壓;輸入由小變大時,對應大的門限電壓。在兩個門限電壓之間,輸出保持原來的輸出。


上拉電阻會影響比較器輸出的高電平的數值,尤其是“OC門“輸出格式的比較器,從而影響門限電壓,需要考慮。主要是影響上門限,可以把它歸入正反饋。




電壓比較器簡單理解


電壓比較器簡單理解為:


運放工作于非線性工作狀態,假如基準電壓在負端輸入,輸入的電壓在正端輸入的話,比較電壓高于基準電壓,運放就輸出高電平(接近于運放的工作電源電壓);輸入的電壓在正端輸入的話,比較電壓低于基準電壓,運放就輸出低電平。(接近于地),基準電壓加在正端,比較電壓加在負端也可以的,輸出剛好相反。


總之,就是正端電壓高,就輸出高電平;負端電壓高,就輸出低電平。

?文章來源:電子產品世界

*本文系網絡轉載,版權歸原作者所有,如有侵權請聯系刪除
