AEC-Q100

車載グレードアナログ IC

新エネルギー車の活発な発展を受けて、自動車用電子機器の需要は急速に成長しており、従來の車と比較して、新エネルギー車のアナログチップの需要は電動化とインテリジェンスによって推進されています。パワーシステム、車體部分、コックピット部分、自動運転、車載エンターテインメント、ボディエレクトロニクス、照明などの分野での需要が高まっています。

新エネルギー車は、アナログチップなどの電子部品の信頼性に対する要求が非常に高いです。潤石は自動車グレードアナログチップの研究開発と生産を全面的に推進し、世界一流の車載グレードチップのメーカーと同じレベルのプロセス、材料及び技術を採用しています。IATF16949認定を持ち、AEC-Q100認定プロセスを経た実際の車載グレード量産の経験を持つウェーハメーカー及びTier 1車載グレードチップの量産経験を持つパッケージング會社と協力しています。たとえば、蘇州日月新半導體、通富微電などがあります。AEC-Q100Grade1 （濕度感度レベルがMSL1に達する）を満たす自動車グレードの製品を開発?導入しており、獨立した第三者の研究所によって自動車グレードのAEC- Q100の認証が行われます。それと同時に、國際的な第三者試験、認証機関であるドイツのTüV Rheinland（テュフラインランド）の指導のもと、ISO 26262ASILDの機能安全プロセスを取り入れました。

AEC-Q100認定品番

タイプ	製品	パッケージ	ウェーハ歩留まり	パッケージ設計及び材料準備	パッケージDOE実験	パッケージテストパターン試作
オペアンプ	RS722PXK-Q1	SOP8	Done	Done	Done	Done
	RS724XP-Q1	SOP14	Done	Done	Done	Done
	RS8414PXQ-Q1	TSSOP14	Done	Done	Done	Done
	RS8452XK-Q1	SOP8	Done	Done	Done	Done
	RS8454XP-Q1	SOP14	Done	Done	Done	Done
	RS8454PXQ-Q1	TSSOP14	Done	Done	NA	TBD
	RS622XQ-Q1	TSSOP8	Done	Done	TBD
	RS8412PXK-Q1	SOP8	TBD
	RS721PXF-Q1	SOT23-5	Done	Done	Done	Done
	RS8557XF-Q1	SOT23-5	Done	Done	Done
	RS8411XF-Q1	SOT23-5	Done	Done	On going

コンパレータ	LM2901XQ-Q1	TSSOP-14	Done	Done	Done	Done
	LM2903XK-Q1	SOP8	Done	Done	Done	Done
	RS393XK-Q1	SOP8	Done	Done	Done	Done
	RS331XF-Q1	SOT23-5	Done	Done	On going
	RS8907XF-Q1	SOT23-5	Done	Done	On going

アナログスイッチ

RS2251XTSS16-Q1

TSSOP16

Done

レベルシフター	RS2T45XVS8-Q1	VSSOP8	Done	Done	Done	Done
	RS8T245YTSS24-Q1	TSSOP24	Done	Done	Done	Done
	RS4T245XTQW16-Q1	DHVQFN 16	Done	Done	Done	Done
	RS1T45XC6-Q1	SOT363	Done	Done	Done	Done
	RS1T34XF5-Q1	SOT23-5	Done	Done
	RS8T245YS24-Q1	SOP24	NA

ロジックチップ	RS244YTSS20-Q1	TSSOP20	Done	Done	Done	Done
	RS1G32XF5-Q1	SOT23-5	Done	Done	Done	Done
	RS1G08XC5-Q1	SC70-5	Done	Done	Done	Done
	RS1G14XC5-Q1	SC70-5	Done	Done	Done
	RS1G17XC5-Q1	SC70-5	Done	Done	Done
	RS1G00XC5	SC70-5	Done	TBD
	RS1G14XF5-Q1	SOT23-5	Done	Done

電圧基準源

RS431 AXSF3-Q1

SOT23

On going

developing...

AEC-Q100は、車載アプリケーション、自動車部品及び自動車の車載電子機器向けに、アメリカの車載電子部品評議會 (AEC) によって開発?実裝された信頼性試験標準仕様です。品質管理制御基準を構築し、車載電子機器の安定性と標準化を高めることを目的としています。AEC-Q100認証は、集積回路メーカーが自動車分野に參入するための入場券であり、チップの品質と信頼性に対して非常に高いことが求められています。民生用半導體と比較して、自動車用電子部品及びチップにはより高い信頼性が必要とされて、より過酷な環境で正常な動作を維持することが求められています。現在、自動車用電子機器の分野で一般的に使用されているAEC-Q100認証規格は、車載電子部品評議會によって発行された一連の集積回路品質試験規格であり、強制的な認証システムではないものの、カーエレクトロニクス分野での一般的な認証基準となっています。

AEC-Q100試験項目

No.	試験項目	略稱	試験方法
グループA 加速環境ストレス試験
A1	前処理	PC	J-STD-020 JESD22-A113
A2	部分的な溫度と濕度または高加速ストレス試験	THB/HAST	JESD22-A01 JESD22-A110
A3	高圧または偏りのない高加速?gòu)炅υ囼Yあるいは偏りのない溫度?濕度試験	AC/UHST/TH	JESD22-A102 JESD22-A118 JESD22-A101
A4	溫度サイクル	TC	JESD22-A104
A5	高溫保存壽命試験	HTSL	JESD22-A103
グループB加速壽命シミュレーション試験
B1	高溫壽命	HTOL	JEDEC JESD22-A108
B2	初期故障率	ELFR	AEC-Q100-008
グループ C パッケージ完全性試験
C1	タイワイヤーカット	WBS	AEC-Q100-001
C2	バインディングテンション	WBP	MIL - STD 883 Method2011
C3	はんだ付け性	SD	JESD22-B102
C4	物理的なサイズ	PD	JESD22-B100 JESD22-B108
C5	はんだボールのせん斷	SBS	AEC-Q100-010
C6	ピンの整合性	LI	JESD22-B105
グループ D チップウェーハ信頼性試験
D1	エレクトロマイグレーション	EM	/
D2	経時的な絶縁破壊	TDDB	/
D3	ホットキャリア注入	HCI	/
D4	負の溫度と圧力溫度の不安定性	NBTI	/
D5	ストレス移行	SM	/
グループE 電気的特性確認試験
E1	ストレステスト前後の機能パラメータテスト	TEST	規格書
E2	靜電気放電 (HBM)	HBM	AEC-Q100-002
E3	靜電気放電 (CDM)	CDM	AEC-Q100-011
E4	ラッチアップ	LU	AEC-Q100-004
E5	配電	ED	AEC-Q100-009
E6	障害クラス	FG	AEC-Q100-007
E7	機能説明	CHAR	AEC-Q003
E8	電磁両立性	EMC	SAE JI752/3
グループF欠陥スクリーニング試験
F1	プロセス平均テスト	PAT	AEC-Q001
F2	統計収量分析	SBA	AEC-Q002

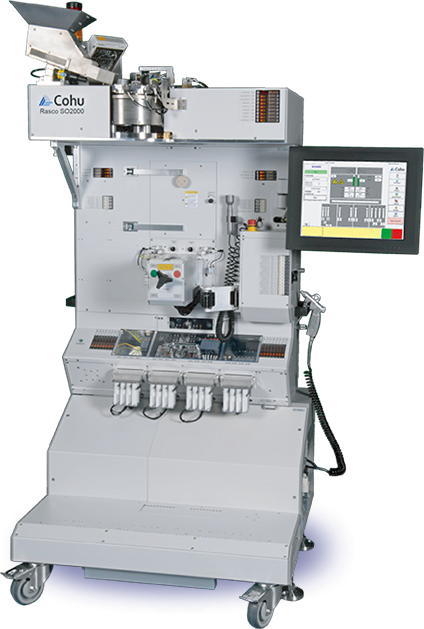

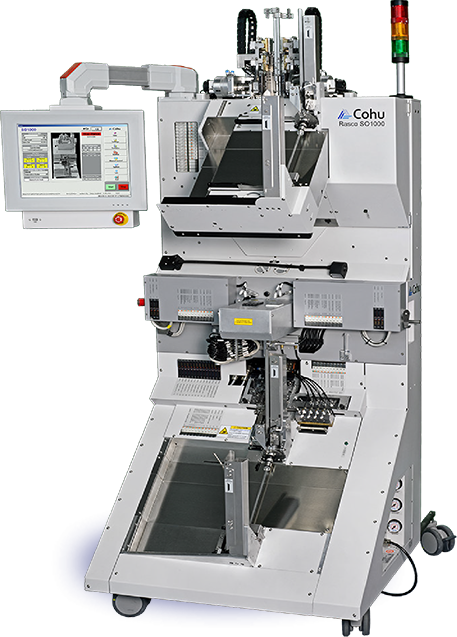

國際的な一流の自動車グレードの自動車電子メーカーと同じく、業界トップのCohuの三溫度テストハンドラを採用すると同時に、ウェーハレベルテストにおいて、低溫試験の使用を取り入れました。業界で最高レベルで最も一般的なTSK三溫度試験Proberを使用し、チップをより正確に指定溫度まで冷卻できます。潤石は數十臺のCohu三溫度テストハンドラを段階的に購入しており、最初のバッチがすでに使用されています。

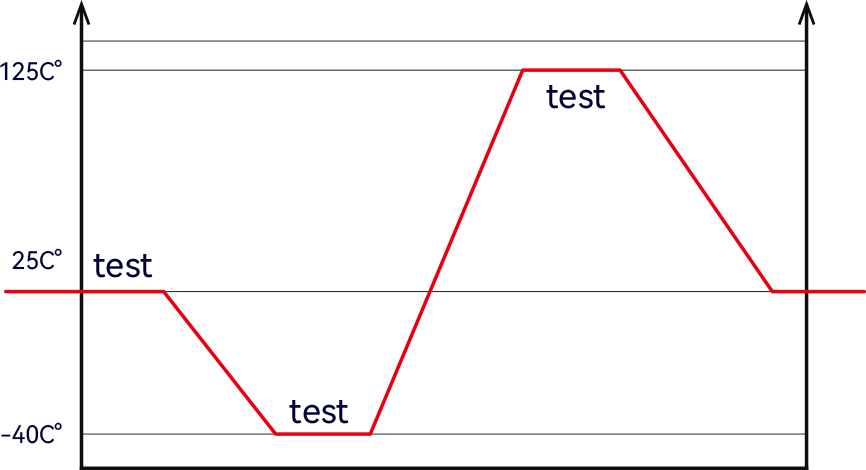

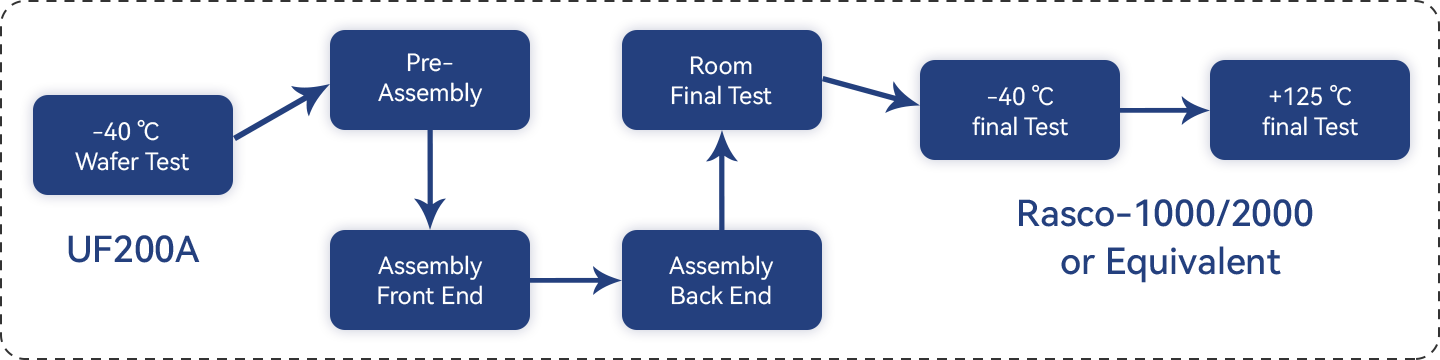

三溫度テストプロセス
