模擬開關

模擬開關是電子開關的一種，為了導通（或隔離）模擬信號（包括電壓和電流信號）以及支持模擬應用（例如音頻和視頻數據傳輸）而設計的。需要注意跟負載開關做區分，負載開關是可以通過大電流的，因?yàn)槠鋵?dǎo)通內阻很小。模擬開關本質上是在系統接口資源不夠時，進行分時復用，提供一種高性價比的解決方案。

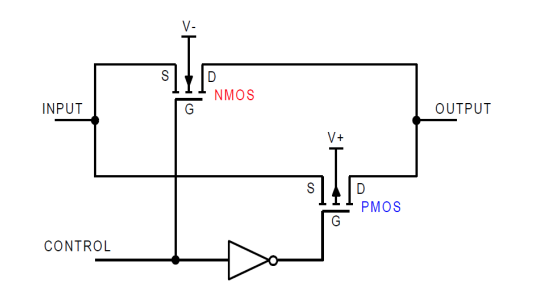

模擬開關內部的等效電路，由NMOS和PMOS管并聯組成，這樣可以做到輸入輸出都能達到軌到軌，而且模擬開關的信號流是雙向的，不區分方向。COM 引腳表示公共端，NC 引腳表示常閉端，也就是 Control引腳為低電平時開關的狀態。NO引腳表示常開端，也就是 Control 引腳為高電平時開關的狀態。

?

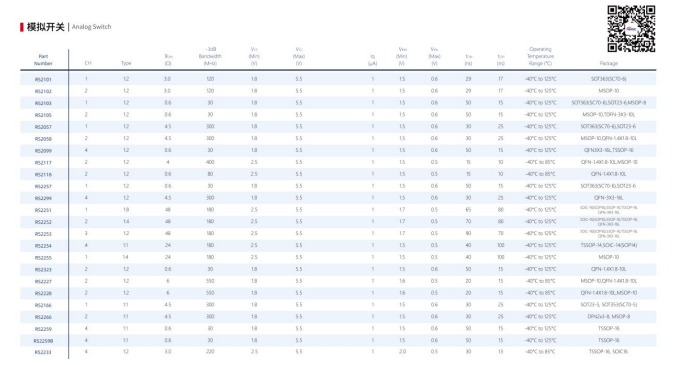

潤石模擬開關選型表

?

模擬開關的主要參數

1、電壓范圍

a、供電電壓范圍：開關供電電壓指的是加在芯片供電端的電壓值，分為支持正負供電和不支持正負供電兩種情況。供電范圍也決定了信號可以無削波的傳輸幅度。

b、模擬電壓范圍：在NC，NO，COM這些端口上允許通過的電壓范圍。一般為0-Vcc或者VDD-VEE=Spe

?

?

2、泄露電流

在開關導通/關斷的時候，在源極（S）和漏極（D）測到的非理想的電流值。如果通過模擬開關前端電路的阻抗大則漏電流的影響不容忽略，如果前端電路阻抗較小，則導通電阻的影響就會更大些。

?

3、導通電阻

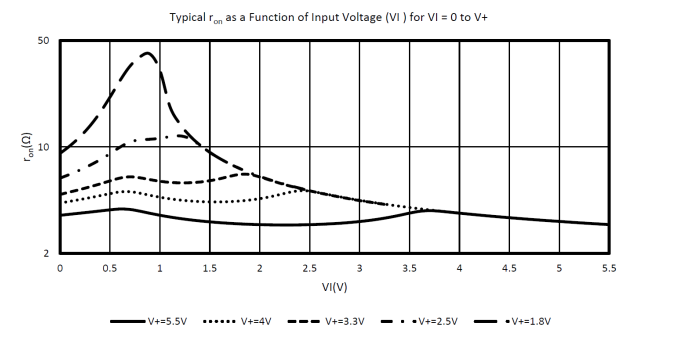

開關路徑接通后插入信號路徑的電阻。 導通電阻會隨著輸入電壓值改變。導通電阻平坦度 (RON FLAT) - VD 或 VS 電壓范圍下，同一通道內 Ron 最大值與最小值之間的差值。

?

?

4、允許通過電流（與導通電阻相關）

開關閉合后，開關允許流過的電流大小，考慮到導通電阻，越大電流帶來的電壓損失越大，功耗/發熱也會越大

5、帶寬

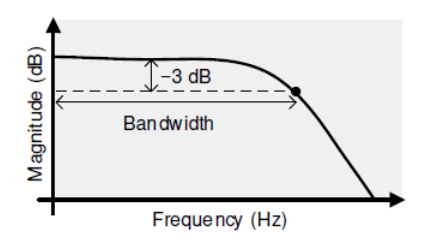

可通過開關且衰減不超過 3dB 的信號頻率范圍

?

6、開關控制信號電平（VIH、VIL）

開關更改內部信號路徑所需的控制引腳（EN、SEL、IN 等）上所需的電壓電平。

a、VIH – 輸入控制信號實現邏輯 "1"高 值的最小電壓

b、VIL – 輸入控制信號保持邏輯 "0"低 值的最大電壓

7、寄生電容

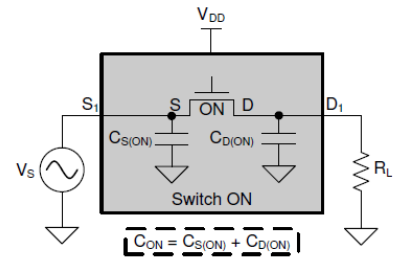

導通寄生電容：開關路徑處于低阻抗?fàn)顟B(tài)時的電容性負載。

?

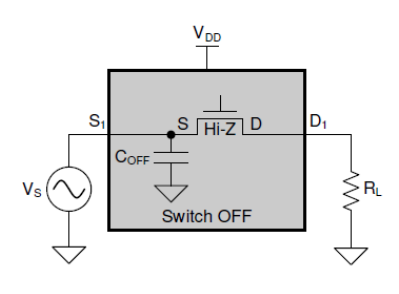

關斷寄生電容：開關路徑處于高阻抗?fàn)顟B(tài)時的電容性負載。

?

?

?

8、開關時間

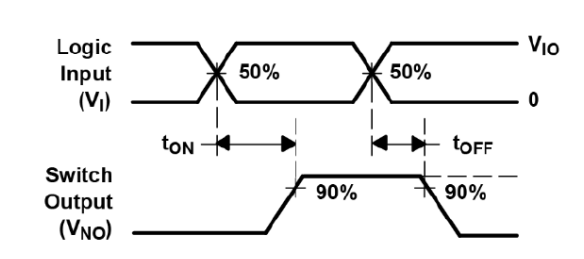

ton/toff--在地址信號上升或下降超過邏輯閾值后，開關輸出上升或下降到最終值的給定百分比內所需的時間。

?

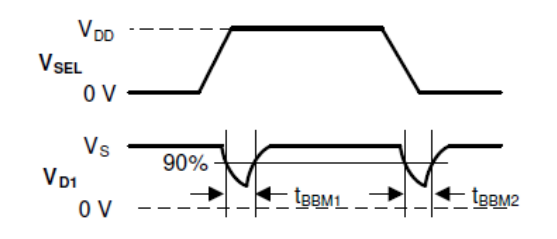

t (BBM)--先斷后合時間: 開關在切換通道的時候會先段開原有的連接再與新的路徑連接。確保在多路復用器中，當通過選擇輸入改變信號路徑時，兩個多路復用器路徑絕不會形成電氣連接。

?

9、隔離度 & 串?dāng)_度

關斷隔離 (OISO)：測量關斷狀態開關阻抗。這是 VD1 與 VS1 之比，以 dB 為單位，當相應通道處于關斷狀態時，在特定頻率下測量得出。

通道間串?dāng)_ (XTALK) ：對從導通通道到關斷通道之間不必要的信號耦合的一種量度。這是 VS2 與 VS1 之比，在特定頻率下測量得出并以 dB 為單位。
