我愛音頻網は最近、JBL CHARGE4衝撃波ブルートゥーススピーカーを解體しました。この製品は依然としてファミリースタイルのデザインであり、形は前世代と一致しています。全體的な外観はおしゃれでシンプル、ユニークで非常に識別しやすいです。內部構造の出來栄えも非常に繊細かつ精巧で、細部の加工に多大な努力が払われたと見られています。

?

解體されたこの製品は、以前に解體された JBL FLIP5 音楽萬華鏡のブルートゥーススピーカーと同様に、2 つの潤石RS622低ノイズオペアンプを使用してオーディオ信號を処理していることがわかりました。このチップを詳しく見てみましょう。

?

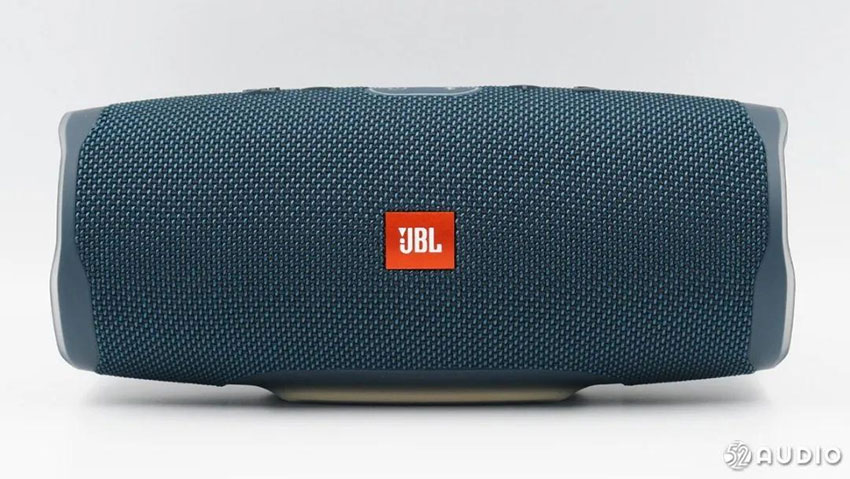

JBL CHARGE4ワイヤレスブルートゥーススピーカーは、外観デザインにおいて前世代のデザインを継承し、ファミリースタイルのデザイン言葉を継承しています。円筒形の外観、大面積の織りメッシュラップ、水平垂直モード、左右に放射振動板があり、振動板にはJBLの象徴的なロゴがあり、全體的な感覚は比較的シンプルで識別しやすいものです。

?

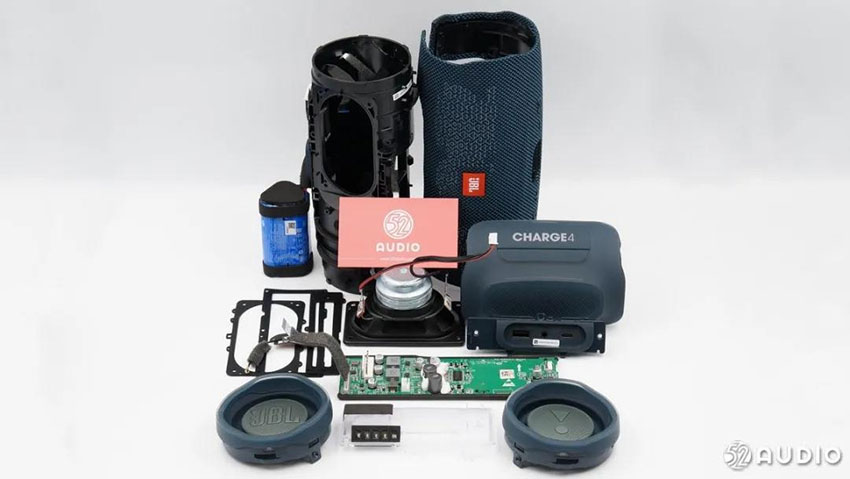

コンポーネントはソケットで接続され、空洞の接合部はシーリングラバーパッドで緩衝され、効果的に水垢の侵入を防ぎます。構成は最大出力30Wの50*90mmトラックスピーカーが採用されます。充電継ぎ口はアップグレードされてType-Cとなり、バッテリー容量も7500mAhに増え、最大20時間の使用を保障しています。USB-A継ぎ口も搭載し、パワーバンク充電機能に対応し、攜帯電話やタブレットなどのモバイル機器の緊急充電に使うことが可能です。

?

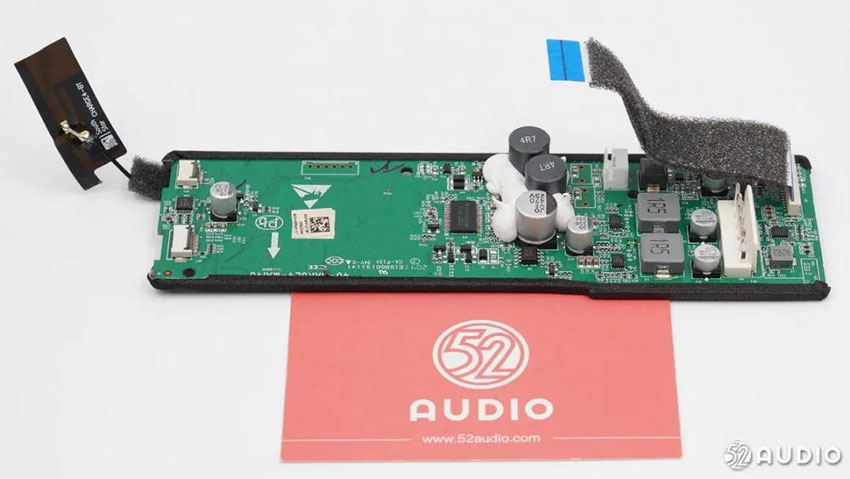

マザーボード構成では、主制御チップはQualcomm QCC5125低電力ブルートゥースオーディオSOCを採用し、ブルートゥース5.0に対応し、低消費電力と高品質のワイヤレスオーディオの特性を備えています。TIのTPA3128D2クラスDアンプとPCM5121オーディオデジタルプロセッサ、 潤石の低ノイズオペアンプで効果的に音質を確保します。MPS MP3431同期ブーストチップと MP2624電源管理IC、矽力傑（SILERGY）のSY7065A同期整流ブーストIC、TIのTPS2546USB充電ポートコントローラーなどが採用されています。

?

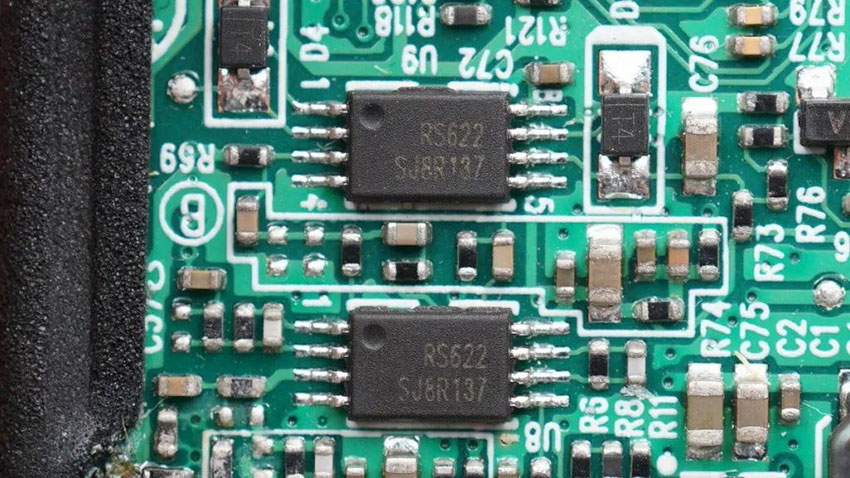

潤石のRS622低ノイズオペアンプ2個。パラメータは適度に設定され、信號源への影響を最小限に抑えることができる超低入力バイアス電流を提供します。検出、モーター駆動電流検出などを含めた応用場面のオーディオ信號のエンベロープ検出処理に適しています。

主なパラメータと特性：ユニティゲイン帯域幅7MHz；入力オフセット電圧の標準値 0.7mV、最大値 0.5mVに調整可能 (RS62xP シリーズ)；入力バイアス電流が 1pA (標準値) と低い；低入力ノイズ: 7.5nV√ Hz@10KHz、11nV√Hz@1KHz；位相マージン62°；チャネルあたり600μAの低消費電力；レールツーレール入力/出力；電源リップル除去比 PSRR 93dB；同相除去比CMRR 92dB ; スルーレート3.7 V/us; 動作電圧範囲は 2.5V~5.5V; 動作溫度範囲は -40°C~125°C。

?

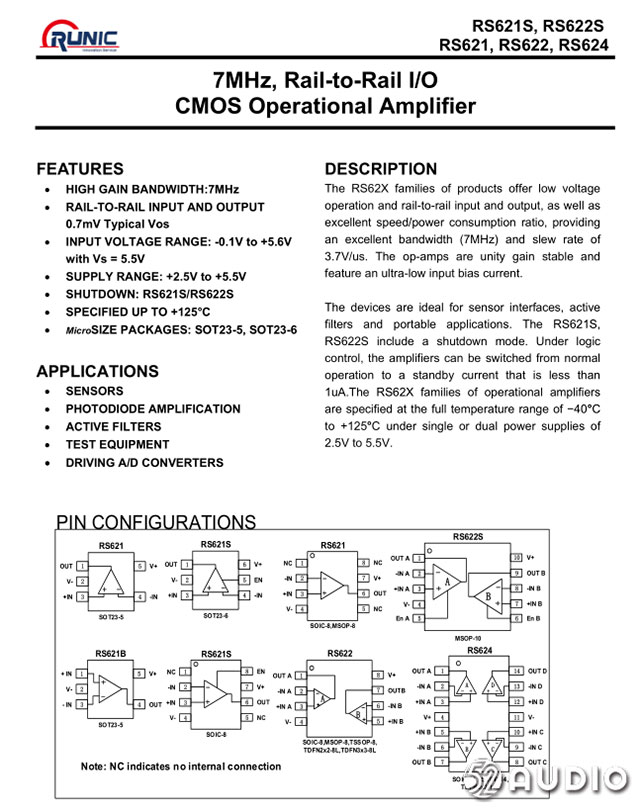

潤石のRS622の詳細資料図

?

我愛音頻網による製品の解體から、JBL CHARGE4 衝撃波ブルートゥーススピーカーと別のシリーズ製品である JBL FLIP5 音楽萬華鏡のブルートゥーススピーカーは、機能的な特徴は異なりますが、外観デザインと內部構成には多くの類似點があります。共に潤石のRS622低ノイズオペアンプをオーディオ信號の処理に使います。2つの製品が相次いで同じオペアンプチップを採用したことも、JBLに本製品の性能が認められたことの表れです。

（記事ソース：我愛音頻網）

?
