新冠肺炎疫情仍在全球蔓延，防疫物資與醫療設備是防治病毒的關鍵，其中紅外額溫槍因其便攜，檢測快速的特點，被廣泛應用在各個領域。

今天來介紹下紅外額溫槍芯片的應用方案。

?

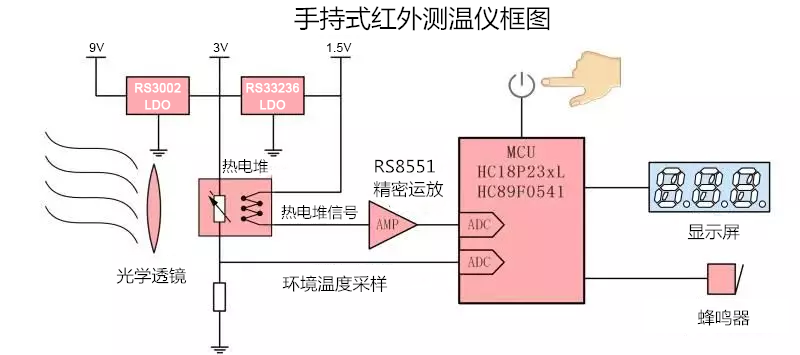

?手持紅外額溫槍框圖中，以電池采用9V為例，先通過一個高壓LDO??RS3002?把電池電壓轉為3V，供整個系統使用，包括為?MCU，背光燈，運放 等器件供電，然后再用一個低功耗LDO ?RS3236?從3V?降為1.5V，這樣做的目的是給熱電堆提供一個參考電壓，讓整個測量溫度范圍可以擴大。為了在不同的環境溫度下能夠計算正確，MCU?還必須要讀取當前的環境溫度，實現方式是通過讀取熱電堆內部的NTC?電阻與固定100kΩ?電阻分壓的電壓點來計算的。

?RS3002?的主要特點是：

◆?寬輸入電壓范圍：2.5V~36V，適用于常見的9V?電池輸入；

◆?輸出電流持續：150mA；

◆?超低靜態電流：2.5uA；

◆?低壓差：10mV/mA；

◆?超高PSRR：54dB@1KHz；

◆?輸出電壓精度可選：1%?或者2.5%；

◆?多種固定輸出電壓可選，有SOT-23，SOT-89-3，SOT-23-5?封裝可選。

?RS3236?的主要特點是：

◆?寬輸入電壓范圍：1.7V~7.5V，支持4?節干電池輸入；

◆?內部最大輸出限流點：>500mA；

◆?超低靜態電流：20uA；

◆?超低壓差：1mV/mA；

◆?高PSRR：70dB@1KHz；

◆?輸出電壓精度可選：1%?或者2.5%；

◆?多種固定輸出電壓可選，有SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L?封裝可選。

由于熱電堆的輸出電阻較高，因此運放部分的拓撲宜采用同相放大器，放大倍數大概需要100倍以上，需要預留低通濾波以降低輸出噪聲，為了盡量提高溫度的分辨率，要求運放的1/f?噪聲小于5uVpp，同時直流失調電壓小于10uV，電路中的運放RS8551?是潤石科技推出的一款自穩零零漂運放，具有超低的失調電壓，非常適合用于DC?或者 低頻信號放大，其主要參數如下：

◆?寬工作電壓范圍：2.5V~5.5V；

◆?超低失調電壓：典型值 1uV，最大值5uV；

◆?超低溫度漂移：典型值5nV/°C，最大值50nV/°C；

◆?超低輸入偏置電流：50pA；

◆?單位增益帶寬：4.5MHz；

◆?靜態電流：640uA?每通道；

◆?0.01Hz~10Hz?噪聲：0.75uVpp。

紅外額溫槍利用所有大于零度的物體都會發射紅外線的特征，采用紅外線專用探頭傳感器收集物體發射的紅外線轉變?yōu)槲⑷醯?/span>uV~mV級電壓信號，再經過近百倍的電壓放大，進入高精度高分辨率AD轉換器，得出的數字信號經過單片機復雜的處理，得出實際的溫度，通過人機界面進行表達：LCD顯示 或者 語音報數 或者 經過數據傳送到電腦進行集中處理。

?
