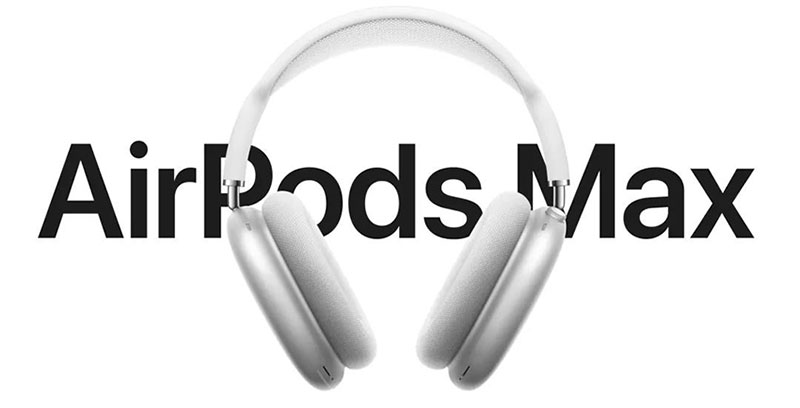

昨晚，蘋果發布了首款頭戴式耳機 AirPods Max。

蘋果形容它：唱作俱佳，既帶來高保真音質的拿手好戲，又繼承 AirPods 的種種精妙。

?

?

主打功能包括：

● 高保真音質

● 主動降噪，搭配通透模式

● 空間音頻，劇場般的環繞音效

● 亮眼設計，佩戴服服帖帖

據介紹此款AirPods Max 集高保真音質和先進的主動降噪于一身，帶來非同凡響的聆聽體驗。特制驅動單元的各個組件互相配合，能使聲音在整個可聽范圍內都實現超低的失真度。同時為了抵消多余的外部聲波，AirPods Max 總共六個外向式麥克風檢測環境噪聲，用兩個內向式麥克風感知你聆聽的內容。另外，在打電話時，波束成形麥克風還有助于將語音從背景噪音中分離出來，這樣即使在大風天聲音也能一清二楚。

?

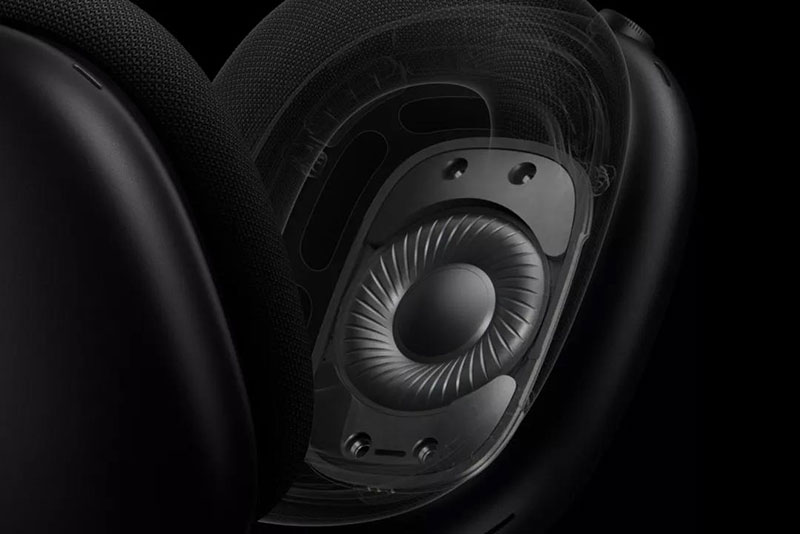

而且Apple設計的動圈式驅動單元可實現寬廣的頻率范圍，音色、質感和精準度讓你大飽耳福。而借鑒高端落地式揚聲器的設計，耳機驅動單元采用雙環形釹磁體電機，在整個可聽范圍內都能實現極低的總諧波失真。由此帶來的好處是，即使音量全開，音質也始終清澈。

?

果粉眾多，從昨晚發布刷屏了一整天，大家都在談論在主動降噪的功能實現。目前還沒有看到相關的拆解報告，根據網絡上的介紹資料看，支持主動降噪功能，耳機內部配置了光學傳感器、佩戴位置感應器、耳機套感應器、加速感應器和陀螺儀 (左側耳罩)等多種傳感器。雖然AirPods Max 開啟主動降噪單次續航長達20小時，但實際使用上總有馬大哈會忘記及時充電，在系統無電下耳機仍能正常使用，就能成為一個特色賣點。潤石RS550耗盡型模擬開關即是為實現此功能而設計的。

?

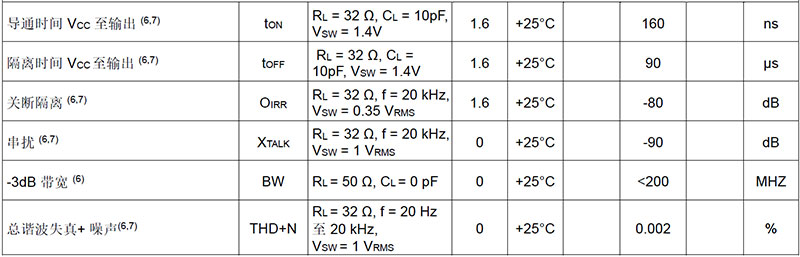

RS550，內部是四路單刀單擲開關，由于采用了耗盡型的MOS工藝，其與正常的模擬開關邏輯相反，表現為存在VCC電源電壓時，開關內部斷開以隔離兩端信號，而沒有VCC電源電壓時，開關內部閉合。RS550的導通電阻是0.5Ω，導通電阻的平坦度為0.01Ω，可以有效的降低驅動耳機喇叭這種低阻抗器件時產生的音頻失真。 RS550最大的應用場合是在降噪耳機中，Line in 輸入信號與降噪芯片自身輸出信號的切換或者隔離。RS550的音頻交流參數見 Figure 1。

?

?Figure 1?RS550音頻交流參數

RS550的失真度與輸入電平，失真度與頻率的曲線見 Figure 2、Figure 3，隔離度曲線見 Figure 4。

測試條件：32Ω負載，信號源為音頻分析儀 AP525。

?

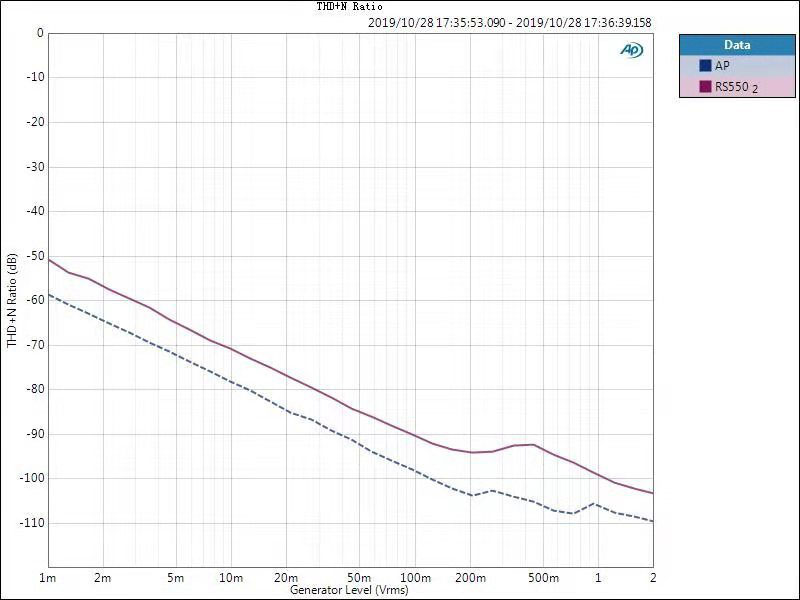

Figure 2??RS550 THD+N與輸入電平的關系曲線

?

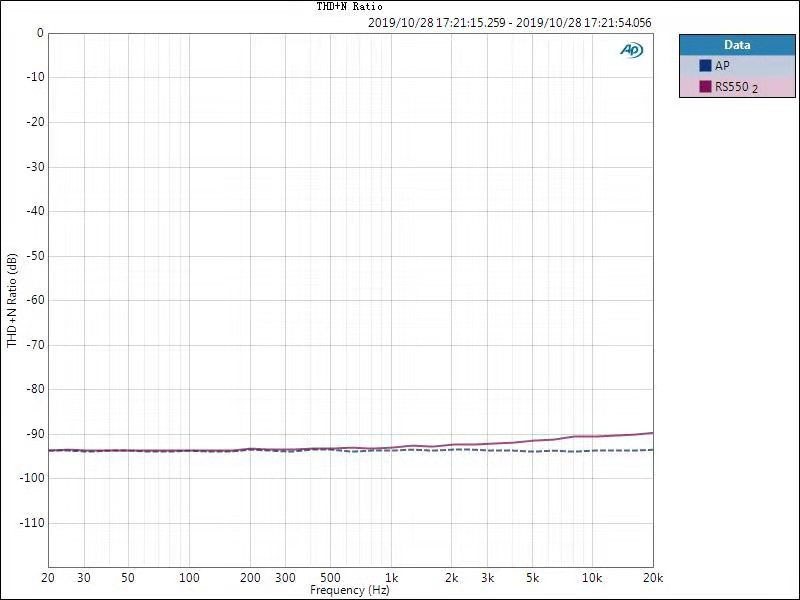

Figure 3??RS550 THD+N與頻率的關系曲線

?

Figure 4??RS550通道的隔離度曲線

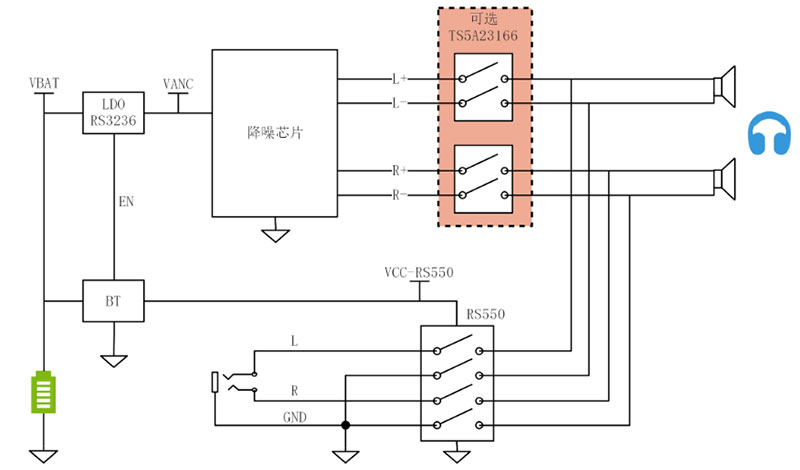

RS550最典型的應用框圖如Figure?5所示，與降噪芯片的差分輸出屬于并聯關系，Line?in?輸入信號一般是單端的，而降噪芯片輸出一般是差分的，所以連接方式需要 RS550 隔離開。

?

?Figure 5??RS550典型應用框圖

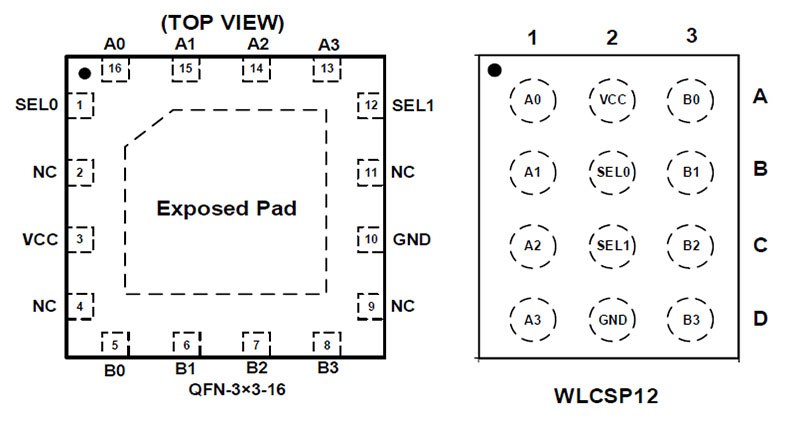

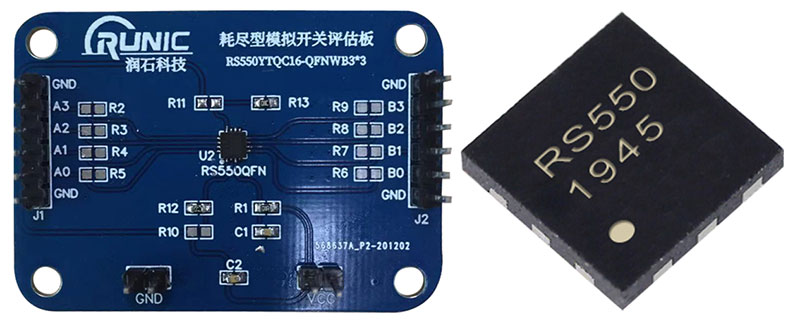

RS550提供WLCSP12和QFN3x3兩種封裝，既能滿足耳機系統小型化的面積要求和兼容性要求，也特別為研發調試和生產加工的便利性和良率考慮，提供QFN3x3封裝。

?

Figure 6??RS550 WLCSP封裝和QFN封裝

?
