手持式紅外測溫儀可以實現非接觸近距離測量人體的溫度，非常方便用于臨時快速的體溫測量，一般手持紅外測溫儀采用9V電池供電，先通過一個高壓LDO把電池電壓轉為3V，供整個系統使用，要求LDO具有靜態電流低、輸入電壓范圍寬的特性。

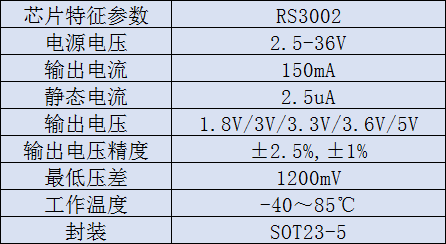

針對手持式紅外測溫儀內部電源設計，推薦國產潤石科技的低功耗LDO器件RS3002，采用CMOS半導體工藝，輸入電壓為2.5-36V，固定輸出電壓可選1.8V/3V/3.3V/3.6V/5V，支持輸出電流150mA ，以下是RS3002典型電氣參數。

?

手持式紅外測溫儀都是采用電池供電，對內部器件功耗要求較高，RS3002具備超低的靜態電流2.5uA，可以提高電池利用率，延長產品使用周期；RS3002具有高達36V的輸入電壓，可以滿足多節電池系統或單電池9V以上規格的電源應用；該器件提供±1%、±2.5%輸出電壓精度可選，為二級LDO供電提供高精度輸入電源，采用SOT23-5小封裝尺寸，應用電路簡單，滿足手持式測溫儀內部空間設計需求，以下是RS3002的引腳示意圖和應用電路。

?

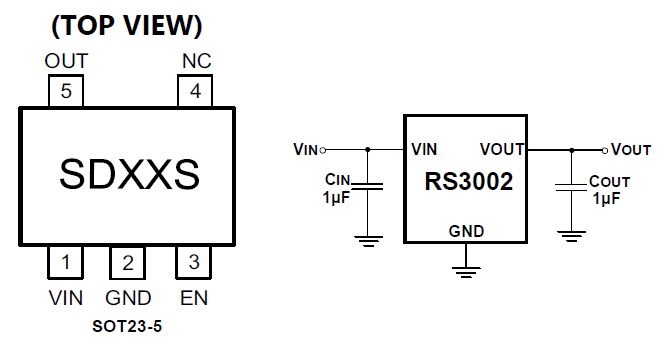

圖1 RS3002引腳示意圖和典型電路

從上圖中可以看出RS3002在電路中只需要輸入和輸出濾波電容即可，可以簡化設計工作。

綜上所述，潤石科技的低壓差線性穩壓器RS3002具有寬輸入電壓、低至2.5uA的靜態工作電流、小封裝的特性，同時國產器件價格更具優勢，電路簡單，是手持設備高壓LDO的優秀解決方案。

（文章來源：世強硬創電商）

?
