國產芯片四通道運放RS624用于空調電流檢測信號調理,0.7mV低輸入失調電壓

2020-07-20
訪問數:1367
ソース:

在空調的風機設計中,驅動電路通常采用MOSFET來實現,為了控制風機運行,最基本的要求就是獲取電機的電流信息,常規解決方法是利用采樣電阻檢測電流信息,通過運放調理檢測電壓信號輸入到MCU進行控制。

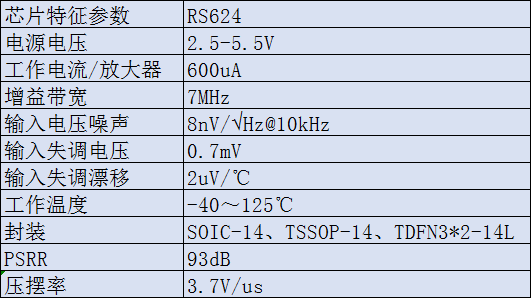

為了不對電機電流產生不利影響,檢測電阻值較小,在兩端產生成比例的小電壓,必須利用運算放大器放大此小電壓信號,輸入到ADCMCU中就行控制,因此要求運放具有失調電壓小、溫漂低、增益高的特性。國產潤石科技的精密運放RS624,采用COMS工藝設計,軌到軌輸入輸出,具有7MHz的高增益帶寬乘積和0.7mV的失調電壓,使用2.4-5.5V的單電源供電,以下是RS624四通道運放的典型電氣性能參數:

圖片1.png?

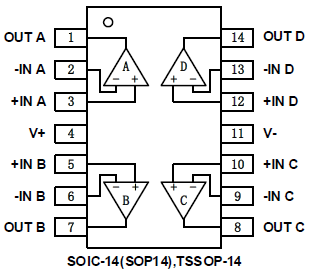

由于電流檢測電阻值很小,兩端電壓也只有毫伏級,模擬前端運放由于自身誤差會不成比例地影響放大精度,因此需要選擇輸入失調電壓低的運算放大器,RS624輸入失調電壓0.7mV,降低系統誤差,提高測量精度;RS624具有7MHz的增益帶寬積,可以滿足分流電阻小信號的放大倍數要求;該運放的失調電壓漂移只有2uV/ ?C,電壓噪聲密度8nV/√Hz @10kHz,可以降低外界噪聲對信號的影響,提高系統分辨率和測量長期可靠性,以下是RS624典型封裝和引腳定義。

圖片2.png?

1 RS624典型封裝和引腳定義

?

綜上所述,潤石的四通道精密運放RS624具有低輸入失調電壓、低溫漂、高增益帶寬等性能方面的優勢,同時成本更低,是空調等家電中電流檢測信號調理的高性價比解決方案。

?

(文章來源:世強硬創電商)

?
