在降噪耳機、音箱、KVM、矩陣、調音臺等產品上，常常需要對多路的音頻信號進行處理，每一路音頻信號都設計一組調理單元成本會非常高昂，電路也會非常龐雜。而用模擬開關做分時切換復用，顯然是非常便捷的設計思路。

音頻信號（包括其他交流信號）用模擬開關做分時復用目前主要采用有以下幾種設計方案：

1）用普通單電源供電的模擬開關切換

?普通模擬開關能過的信號范圍是-0.3V~VCC，用于切換音頻等交流信號就要疊加直流偏置電壓，也就是信號必須抬升到零伏以上才能可靠通過，每一路都需要增加3顆阻容元件；當然如果信號本身就帶有直流偏置電壓的話就可以直接給到模擬開關了。

2）用雙電源供電的模擬開關切換

支持雙電源供電的模擬開關，包括內置負壓電荷泵的模擬開關，能過的信號動態范圍就大些，比如74HC4051，支持-VEE~+VCC的信號范圍，但是產生負電源需要增加一些元件或者芯片，成本會大幅增加。

3）用帶負擺幅能力的模擬開關

有一類專門為交流信號設計的帶負擺幅的開關，比如RS2117、RS2118，單電源供電下能過的負壓信號最大可以達到-2V，用這類開關切換音頻信號電路就最為簡潔，性價比也更高。

4）用繼電器

繼電器是性能最佳的選擇，導通阻抗小并且隔離度非常好，但是體積大、成本高昂。

RS2117/RS2118是潤石科技的雙通道單刀雙擲（SPDT）模擬開關，其主要特點如下：

◆ -3dB帶寬：400MHz/RS2117, 80MHz/RS2118

◆ 低導通阻抗：4.0Ω/RS2117，0.8Ω/RS2118

◆ 工作電壓范圍：2.5V~5.5V；

◆ 最大通過信號范圍：-2V~VCC；

◆ 超低功耗：<=1uA；

◆ 高關斷隔離度：-70dB@1MHz；

◆ 高通道隔離度：-72dB@1MHz

◆ 提供QFN-1.4x1.8-10L小封裝

注：導通阻抗越小能過的電流越大，RS2118更適合用于帶負載切換。

?

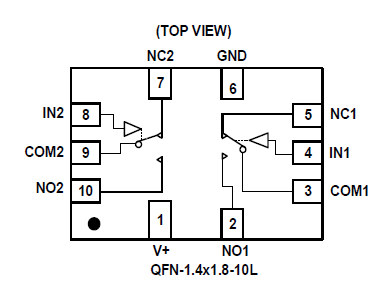

R2117/RS2118引腳圖

設計上特別需要注意，RS2117/RS2118能通過的負壓信號范圍是受制于VCC供電電壓的，即能通過的負壓是VCC-5.5V，最低-2V，比如3.3V供電，能通過的信號范圍就是-2V~3.3V，或者說供電電壓在2.5V~3.5V范圍才能獲得最大的負擺幅范圍。

?
