潤石科技RS3221靜態電流低至1uA的LDO線性穩壓器助力智能門鎖設計

2020-09-30
訪問數:1164
ソース:

【智能門鎖】

忘記帶鑰匙被鎖在門外的經歷想必大家都有過,小編上周就又忘記帶鑰匙了,被鎖門外N小時。有了兩次慘痛的經歷,小編決心換個智能門鎖!

智能鎖行業從上世紀90年代發展至今,是指區別于傳統機械鎖,但也是基于傳統鎖具結構上,結合生物識別技術的應用,才有了如今技術層次更高、帶有智能化的鎖具。

圖片1.png?

隨著智能鎖相關技術的日益成熟和發展,人臉識別、手機開鎖、虹膜開鎖、物聯網技術等技術的提升,我國智能鎖產品的功能和應用將更加多樣化。根據ICA聯盟報告,2020年我國智能門鎖的需求量將達到3200萬套。

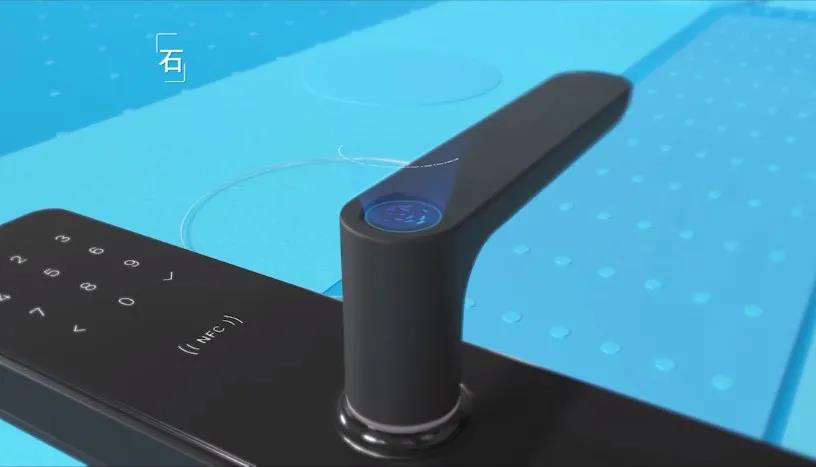

指紋智能門鎖的結構由電源模塊、電子主板、指紋采集器等和其他機械零部件組成,這些元件相互之間的合作賦予了智能門鎖更多的智能性。

圖片2.png?

【電源模塊】

智能門鎖電源模塊,一般使用4節堿性電池進行串聯供電,串聯后標稱電壓為6V。而單節電池實際電壓為0.8~1.6V4節串聯后的實際的電池電壓范圍為3.2~6.4V。所以我們要根據這個電壓范圍來尋找合適的電源器件。

智能門鎖模塊很多,不同模塊耗電量也不同。根據設計參考,這些模塊工作電流加起來在160mA左右,考慮設計需要能夠輸出200mA+的電源芯片。又考慮電池供電,所以靜態電流指標很關鍵。

圖片3.png?

一般認為靜態電流在幾個uA內的電源類芯片,是電池類供電系統的首選器件。所以滿足3.2-6.4V輸入電壓,靜態電流1uA,負載電流200mA+三個指標的電源芯片非常適合智能門鎖設計。江蘇潤石科技有限公司的RS3221,完全滿足超低功耗的需求,且可兼容替換TOREXXC6206P332MR

圖片4.png?

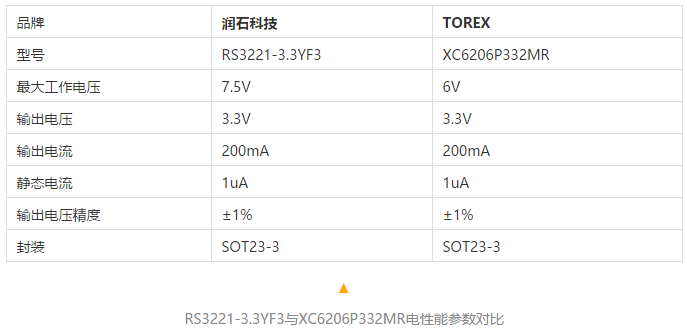

根據參數對照表可知:

1、RS3221-3.3YF3XC6206P332MR電性能參數主要差別在于供電電壓和輸出電壓精度,7.5V高輸入電壓能讓RS3221滿足多種供電需求,更適合4節干電池供電,±1%精度有效保證穩定輸出電壓;

2、兩者擁有相同的200mA輸出電流能力,并且都有1uA靜態電流,非常適合低功耗應用。

3、RS3221-3.3YF3XC6206P332MR都有相同封裝SOT23-3,并且封裝pin腳定義完全相同,在實際電路設計時可直接P2P兼容替換。

潤石科技LDO RS3221-3.3YF3有更好的供貨周期、更低的價格支持,相信一定會在市場上持續受到青睞!

?
