低壓差線性穩壓芯片（即LDO）在各種電子產品上有著極為廣泛的應用，市場需求量巨大。江蘇潤石科技有限公司為更好服務客戶、提供更為完善的資源，推出了超低功耗的LDO RS3221。RS3221采用CMOS工藝設計，其主要特點如下：

●自身消耗電流低至1μA；

●提供高達200mA的輸出電流；

●低Dropout電壓，160mV@200mA&3.3V；

●提供更寬的輸入電壓范圍，1.7V~7.5V；

●提供0.8V/1.2V兩種VFB電壓，覆蓋業內常見反饋基準電壓。

?

圖1

USB接口或者其他電源接口在熱插拔時會產生浪涌電壓（見圖2），這是電路設計時必須要解決的麻煩問題，普通低壓CMOS工藝最高耐壓僅為6V，不做特別防浪涌設計下根本不足以承受熱插拔時浪涌電壓的沖擊。

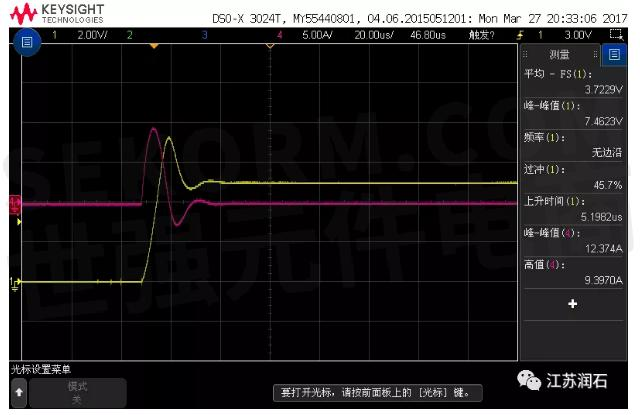

USB接口熱插拔浪涌波形：

?

?

注：黃色線為浪涌電壓，紅色線為浪涌電流。

潤石科技作為半導體行業的后起之秀，深刻理解應用上的細節要求，RS3221特別采用8V CMOS工藝設計，其寬輸入電壓范圍既可以完美應對USB VBUS接口或其他電源接口熱插拔時的浪涌電壓，又能覆蓋多節干電池、單節鋰錳電池和其他紐扣電池的最小放電電壓要求，從而提供更佳的方案選擇。RS3221提供多種標準封裝，包括SOT23-3、SOT23-5、SC70-5、DFN1x1、SOT89-3等，并提供各種常用輸出電壓，亦接受定制特殊輸出電壓和封裝，歡迎各界工程師朋友評測和選型。

?

?
