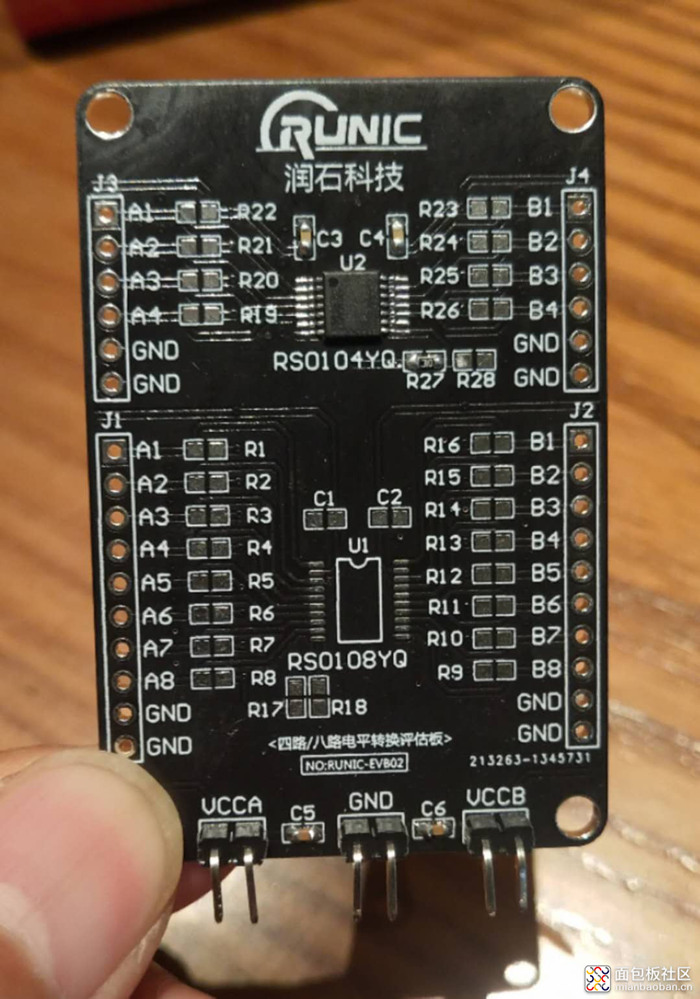

R0104/RS0108開發板，R0104YQ/RS0108YQ邏輯電平轉換4\8路公用一個板子，相互獨立。

?

? 電平轉換（Level Shift）與電源系統中的電壓轉換是兩種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU 的GPIO口為3.3V的工作電壓，DSP的GPIO是1.8V，它們之間的通信就不能直接相連，需要做電平適配上的處理才能通信。再比如STM32是3.3V的，STC8是5V的，不能直接通訊需要電平轉換。
?? ? ? 歸結一下電平轉換的方案：
?????? 1.阻抗變換（簡單）
? ?? ? 通過電阻降壓
? ???? 優點：結構簡單
? ? ?? 缺點：電阻值難以把握，可能會對器件造成損害，速速低，

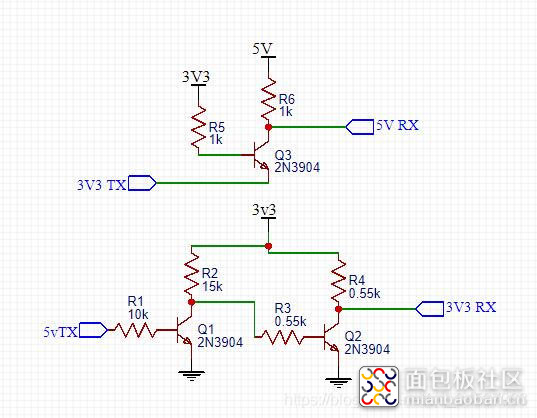

? ? ? 2.NPN三極管
? ? ? 通過NPN三極管
? ? ? 優點：低成本
? ? ? 缺點：速速低，電路復雜

?

3.通過電平轉接芯片實現：

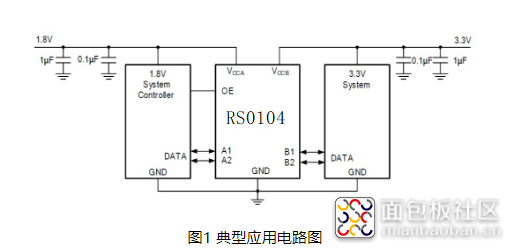

RS0104電平轉換芯片提供四路數據線，主要用于UART、I2C、SMBus、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：

● 無需數據方向控制；

●推挽架構(Push-Pull）支持24Mbps數據速率，開漏架構(Open-Drain)支持2Mbps數據速率；

●A側支持1.65V~5.5V，B側支持2.3V~5.5V；

● A、B側電源互相隔離；

● 無上電時序要求；

● 支持-40°C~+85°C。

需要注意VCCA的供電電壓不能大于VCCB，即A側接到低電壓系統，B側接到高電壓系統。

?

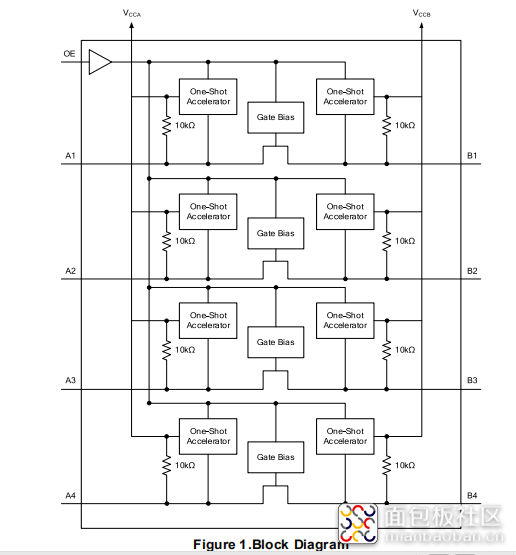

芯片內部Functional Block Diagram

?

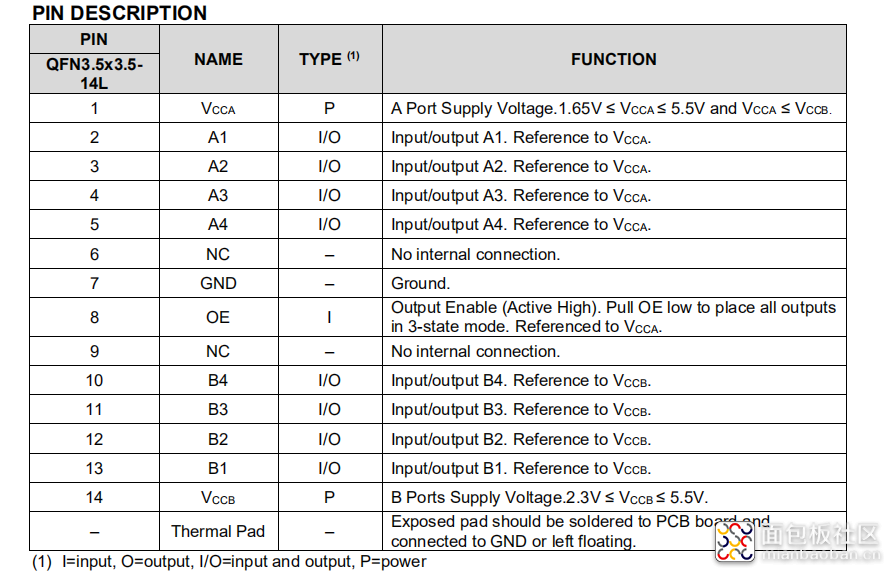

PIN DESCRIPTION

?

測試，STM32和5V單片機STC8，進行全雙通串口通訊，最高波特率921600下通信正常。

?簡單介紹一下芯片廠家：

江蘇潤石科技有限公司是一家專注于高性能、高品質模擬/混合信號集成電路研發和銷售的高科技半導體企業。

主要產品包括精密運算放大器、高速運算放大器、通用運算放大器、低噪聲運算放大器、微功耗運算放大器、微功耗比較器、模擬開關、電源管理、數據轉換器、電平轉換、電壓基準源等，廣泛用于工業控制、醫療設備、安防監控設備、儀器儀表、汽車電子、智能家居以及消費類電子等領域。

公司總部位于江蘇省無錫市，扎根本土，服務全球。公司依托無錫市良好的集成電路產業環境，整合上下游優勢資源，致力于物聯傳感、醫療電子、工業電子和消費類電子等的產品研發設計，目前已完成多個門類的芯片設計和開發。

公司在深圳設立銷售和技術服務中心，在北京、上海、天津、廣州、鄭州、杭州、臺北等地均有駐地人員就近提供全方位的服務。通過幾年的耕耘，逐漸形成了較為成熟的國內外市場銷售體系和健全完善的售前、售中、售后技術服務體系，擁有多家國內外行業標桿企業客戶。同時也建立了快速的反應機制，及時了解客戶需求、市場前景和行業趨勢。

潤石科技始終堅持“自主創新，品質至上，團結協作，成就客戶”為公司的核心價值，不斷地推出具備更強競爭力和良好市場前景的模擬/混合信號芯片產品，攜手客戶共同發展，共創輝煌，讓潤石芯跳動在電子產品世界的每個角落，矢志成為全球一流的模擬芯片公司！
