【邏輯電平轉換評估板】+開箱+測評

2021-04-21
訪問數:949
ソース:

首先感謝主辦方提供本次邏輯電平轉換芯片測評的機會,同時感謝面包板各位工作人員的幫忙,接下來我會進行開箱跟實測評測。
????1,首先開箱照片來一張

圖片1.jpg?

?

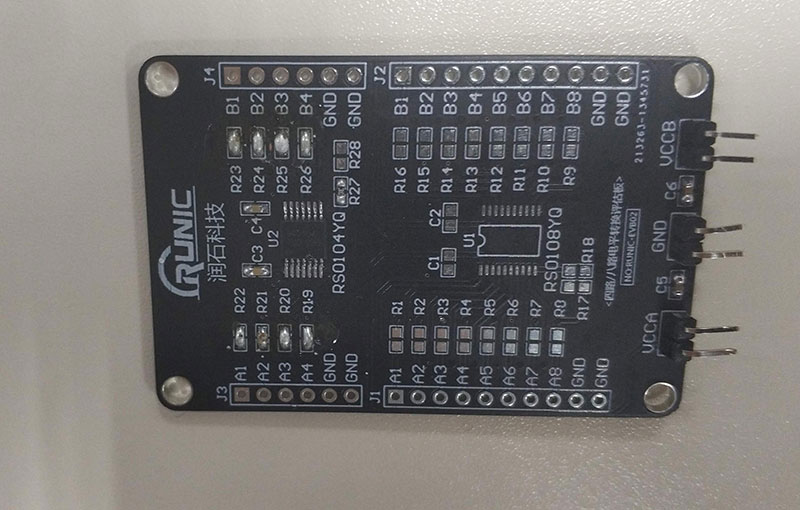

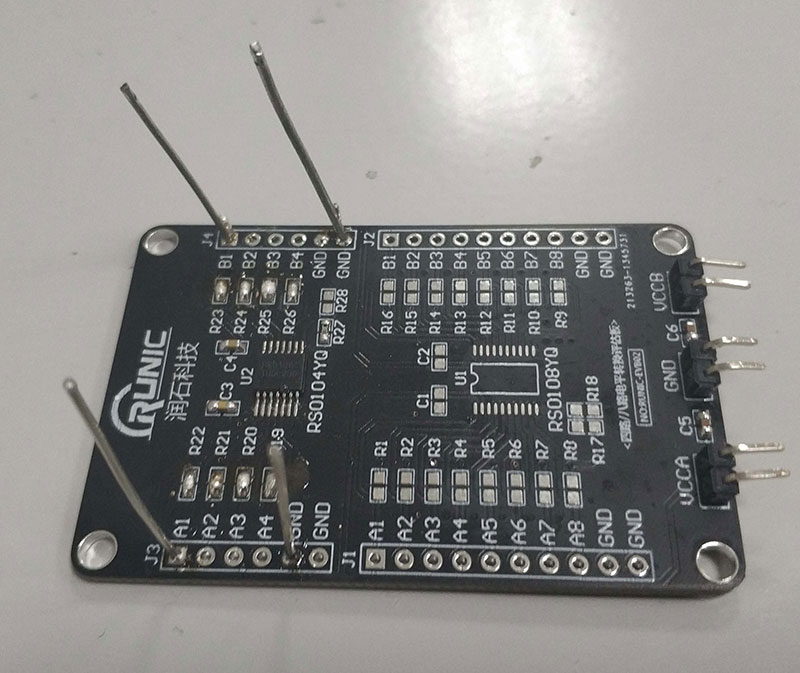

開箱結束哈,快遞盒跟包裝盒就不詳細拍照了,由于圖片會壓縮,主辦方提供的PCBA上有主控芯片RS0104,應該是四路電平轉換,不要問我怎么知道的,因為板上有寫,而且有預留八路電平轉換的芯片位置,另外在C3-C6位置上焊接了四個微法級別電容,在R27位置焊接一個10K的電阻;
接下來進行實測部分,我是準備了示波器、直流電源、萬用表工具,由于手上沒有0歐姆的電阻,只能用錫連接起來,連接起來后,A1-A4,B1-B4是通的,VCCA對應的,A1-A4,VCCB對應的B1-B4;

?

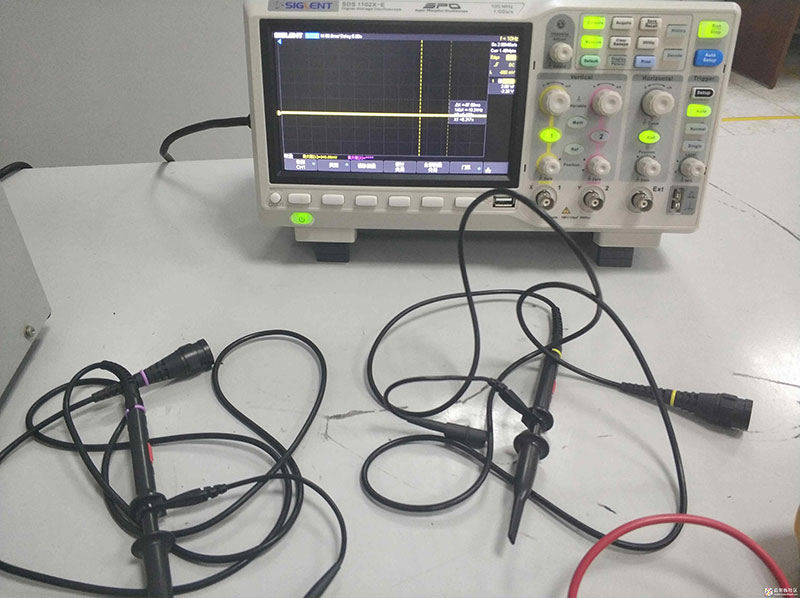

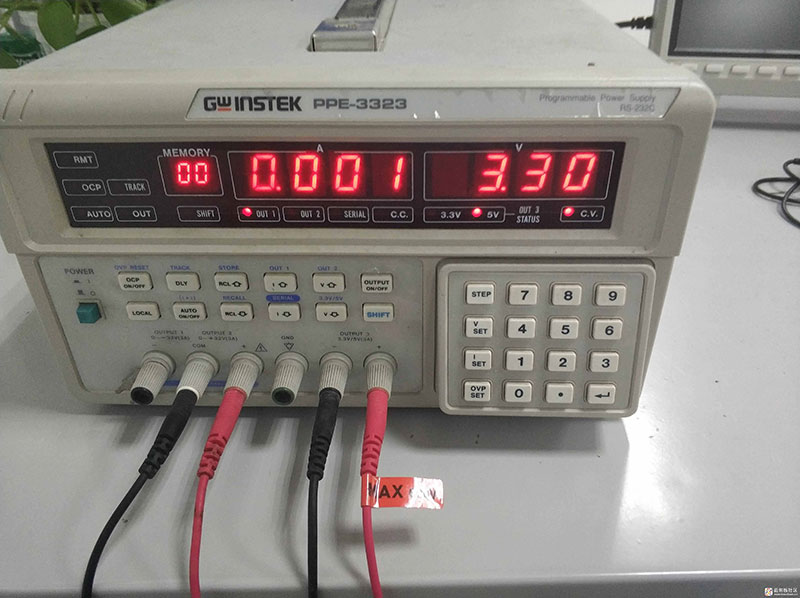

直流電源:

圖片2.jpg?

?

示波器:

圖片3.jpg?

?

萬用表:

圖片4.jpg?

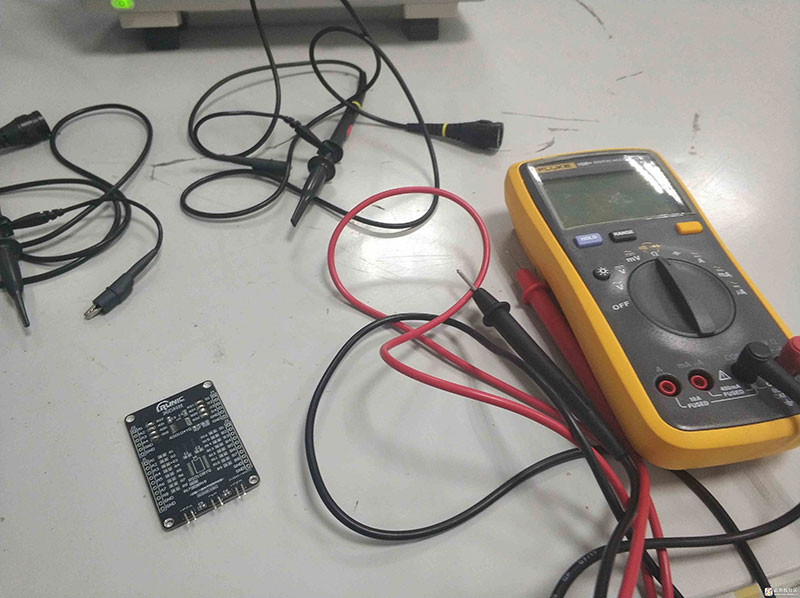

開始測試咯,接線圖如下:

圖片5.jpg?

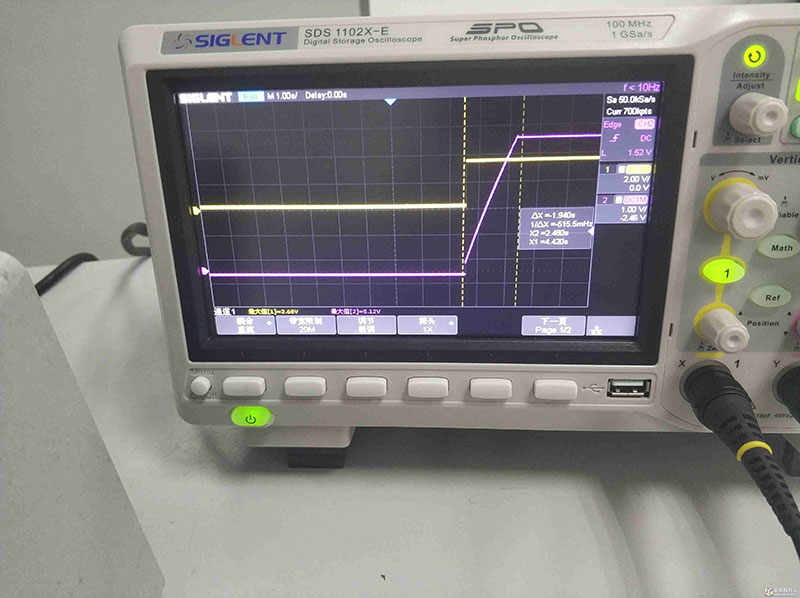

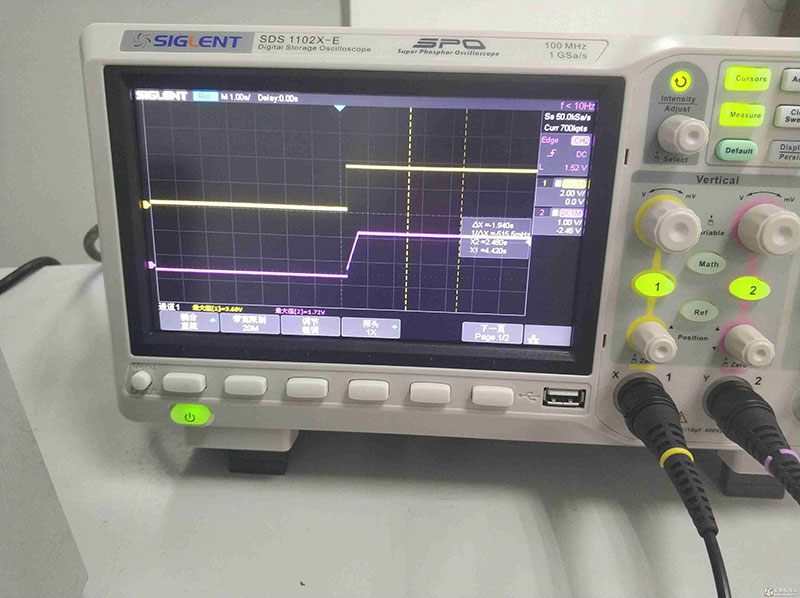

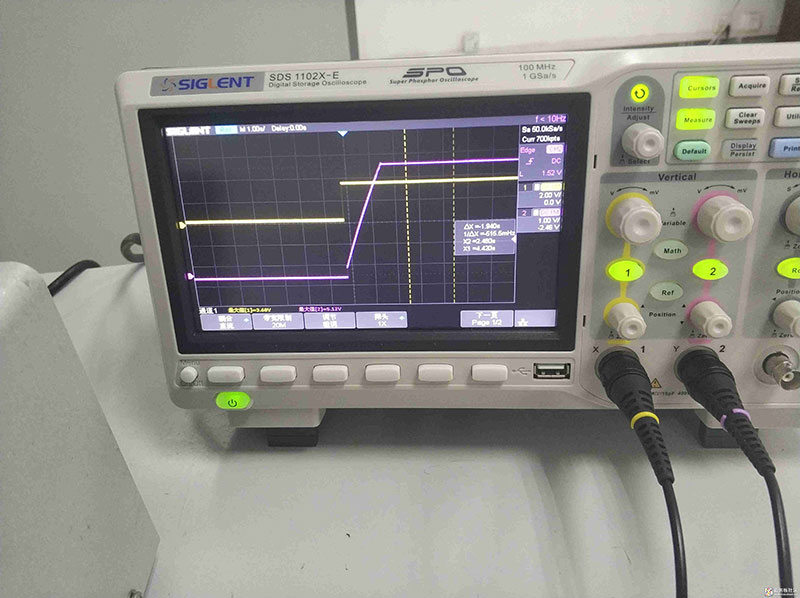

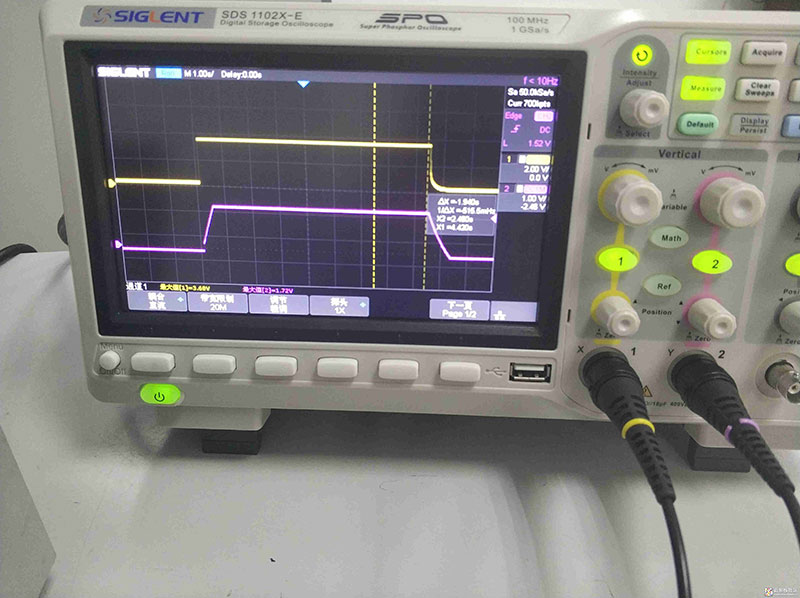

測試波形如下,由于只是測試輸入輸出特性,所以測試波形不是很多,為了大家看的清楚,測試時是采用開關機時測試;

?

?

?

?

上面有幾張圖片,主要是看實測部分的波形,有測試兩組電壓,一組1.65V&3.3V,跟5V&3.3V,波形僅供參考哈。
????總結,開始拿到這個DEMO時,感覺無處下手,后面想到我能做的只能是簡單的測試輸入輸出特性,并看下板子的特性,總體來看,板子的做工以及設計還是可以的,測評的內容比較少,還請主辦方以及面包板各位同仁多多包涵。

?
