RS2228是潤石科技推出的一款高速、低功耗雙刀雙擲(DPDT),具有單點啟動功能,它的設計工作電壓范圍從1.8V到5.5V。有一個總線開關使能引腳/OE,可以使信號路徑處于高阻抗狀態,這允許用戶在總線不使用時隔離它,減少電流消耗。RS2228是一款高帶寬交換機,專門用于在手持設備和消費者應用程序中切換高速USB2.0信號(480-Mbps),如手機、數碼相機和帶有集線器或有限USB I/Os控制器的筆記本電腦。
多路復用器/多路解復用器開關RS2228采用QFN-1.4x1.8-10L和MSOP-10封裝。它的工作環境溫度范圍為-40°C至+85°C
特性:
●3dB帶寬:550MHz
●工作電壓范圍:+1.8V至+5.5V
●導通阻抗,6Ω(典型值)
●快速切換時間:
???????? Ton 20ns
???????? Toff 15ns
●采用先斷后合設計
●低功耗(最大值為1uA)
●軌到軌輸入輸出操作
●擴展工業溫度范圍:-40°C到+85°C
●小尺寸封裝:QFN-1.4x1.8-10L,MSOP-10
應用:
●USB1.0,1.1和2.0路由信號
●MP3和其他個人媒體播放器
●便攜式儀器
●USB開關
●數碼相機
●機頂盒
●手機
●掌上電腦

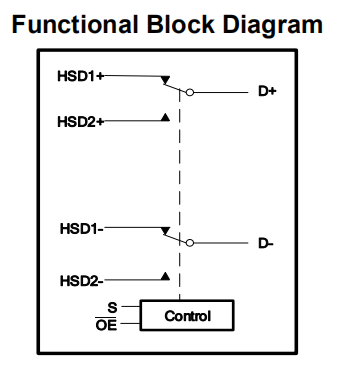

應用框圖:
?
?

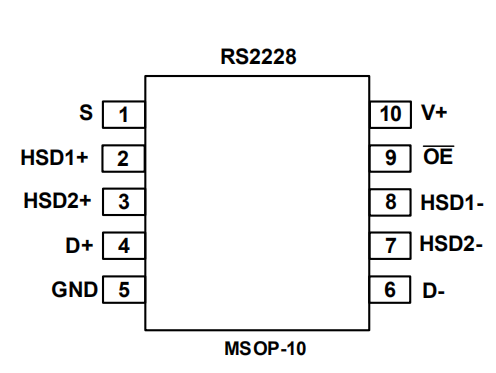

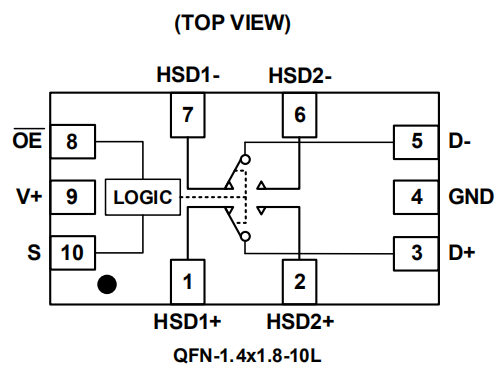

封裝引腳圖:
?
?
?
?
