2021-08-11目前燃氣表的開發研制都遵循計量準確、讀數直觀、低功耗和數據安全性的原則。硬件設計選型上一般會在價格允許的范圍內，盡量選擇低功耗芯片。盡量選用CMOS集成電路。因為CMOS型的芯片輸入端靜態電流很小，可減小至微安級。選用低電壓供電，系統功耗和系統的供電電壓存在著?定的函數關系，供電電壓越高，功耗越大?；谏厦鎺c因數考慮在下面的燃氣表的設計中選用潤石的低功耗LDO?RS3236-3.3YF5。
潤石的CMOS LDO RS3236-3.3YF5工作在1.7V到7.5V的輸入電壓，能支持4節干電池輸入要求?？梢蕴峁└哌_500毫安的輸出電流，滿足系統對電流的需求。
RS3236-3.3YF5器件提供低噪聲、高功率抑制比、低靜態電流、低線路和負載瞬態響應，低靜態電流為15uA，同時具有EN引腳，10nA邏輯控制關機模式，可折疊電流限制和熱關機保護，通過關斷EN，靜態功耗可以降低到1uA，降低電池的耗電。該裝置設計用于1-μF輸入和1-μF輸出陶瓷電容器（無需單獨的噪聲旁路電容器）。外部噪聲旁路電容器連接到設備的BP引腳可以進一步降低噪聲水平。
另外RS3236系列提供綠色UTDFN1x1-4、SOT23-5、SOT353（SC70-5）封裝。在此設計中選用通用的SOT23-5封裝。其工作環境溫度范圍為-40°C至+85°C，滿足產品的設計需求。

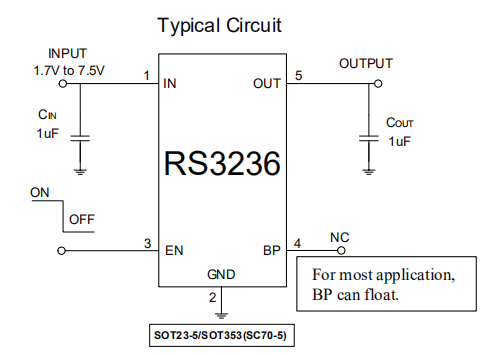

下面是
的應用電路框圖：
?
?
文章來源：世強硬創
?
