2021-09-22? 中美貿易戰的影響，目前國內各公司都在采取國產替代化，全站儀上潤石科技4位電平轉換器RS0104替代TI的TXB0104PWR。
RS0104YQ封裝和TXB0104PWR封裝定義是一樣的，客戶可以不需要進行任何改版。
?

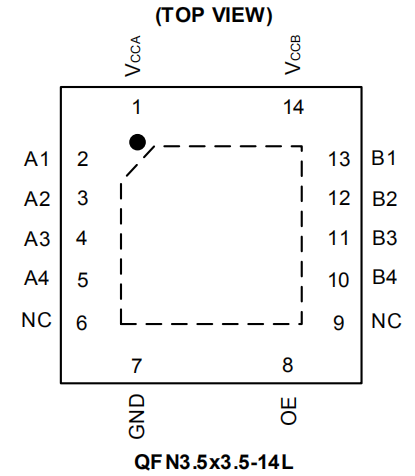

圖1為RS0104YQ引腳定義圖? ? ? ?
?
? ? 圖2為RS0104YQ 1#腳位是A輸入電壓
2#腳位 3#腳位 4#腳位 5#腳位分別是A通訊輸入輸出腳，6#腳位是懸空腳 ，7#腳位是接地腳，8#腳位是輸出使能腳，9#腳位是懸空腳，10#腳位 11#腳位 12#腳位? 13#腳位 分別是B的輸入輸出通訊腳，14#腳位是B的輸入電壓。
TXB0104PWR 1#腳位是A輸入電壓，2#腳位 3#腳位 4#腳位 5#腳位分別是A通訊輸入輸出腳，6#腳位是懸空腳，7#腳位是接地腳，8#腳位是輸出使能腳，9#腳位是懸空腳，10#腳位 11#腳位 12#腳位? 13#腳位 分別是B的輸入輸出通訊腳，14#腳位是B的輸入電壓。
結論可以看出腳位是完全一致的，無須讓客戶進行任何改版可為客戶節省大量研發時間。
?封裝一樣? 所以兩者外圍設計也是一致的：
?

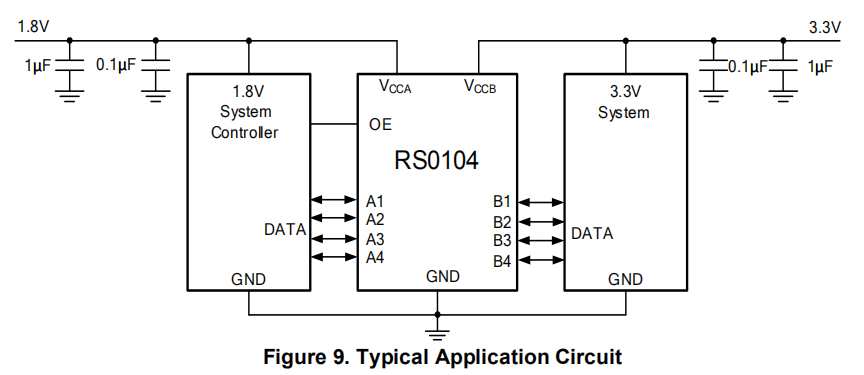

RS0104YQ 外圍設計電路圖? ? ?
?

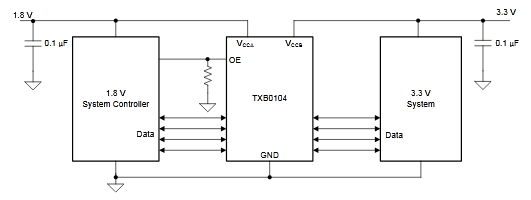

TXB0104PWR 外圍設計電路圖
RS0104 在A輸入和B輸入腳位會比TXB0104PWR 各多一個小電容，但是在輸出使能少一個電阻，基于這一點，影響不大。

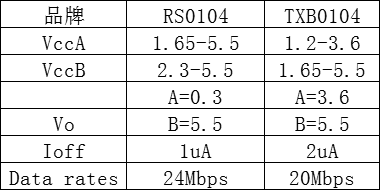

規格參數對比也可以發現兩者實際參數并不大：
?
對比可知，輸入輸出兩者電壓差不大，RS0104 VccA會比TXB0104范圍更寬，關機電流也會更小，所以待機時間會更長? 傳輸速率相對比TXB0104更快些。綜上所述：RS0104會比TXB0104性能更好，可以完全替代。
?
