在嵌入式系統開發過程中，經常需要使用調試器下載和調試程序，對于Arm Cortex M架構的MCU產品來說，最好的調試器無疑是Jlink系列的產品了，但是其產品功能雖然豐富，價格都很高，不是個人開發人員能接受的，好在其推出了Jink mini，價格親民，只有100多人民幣，功能也夠用。但是由于成本原因，Jlink mini并沒有集成信號隔離芯片，也就是理論上只支持和Jlink芯片電壓相同的3.3V系統。那么如果想要調試一個電壓為5V的MCU系統，就有燒毀的風險。于是就想到了自行增加電平轉換電路進行5V系統開發調試的想法，正好本站正在組織潤石開發板免費申請活動，于是果斷參與。邏輯電平轉換評估板RS0104YQ Demo使用的主芯片是潤石科技推出的4路電平轉換芯片RS0104，自動識別數據方向，兼容開漏架構和推挽架構，應該能夠滿足我的需求。

?

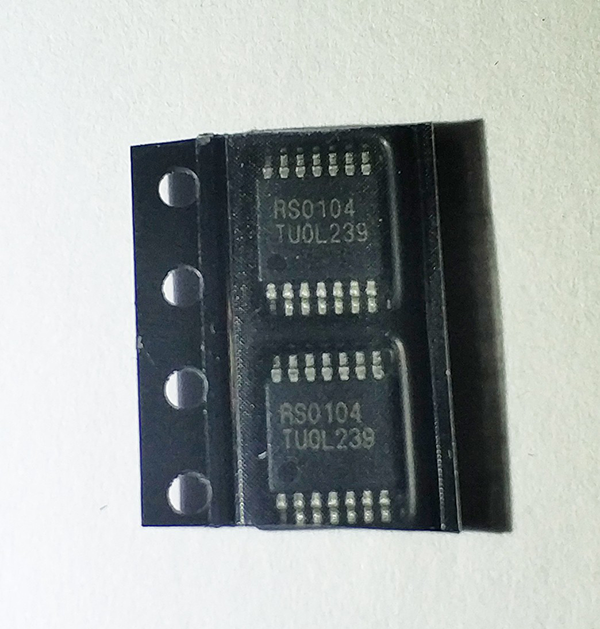

? 在收到快遞后，進行拆包，本以為是焊接好的板子，結果首先掉出了兩顆芯片，正是RS0104。

?

?

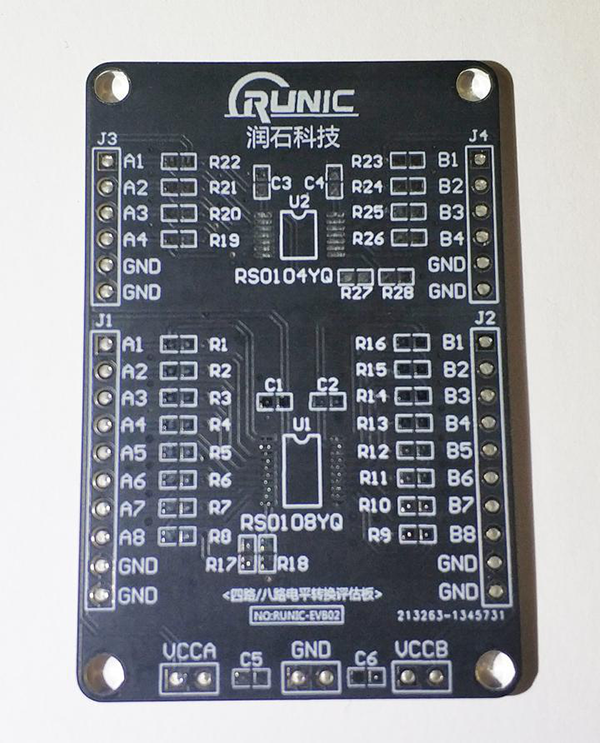

? 除了芯片，就是Demo的PCB板了。從板子可以看出，PCB板是支持四路和8路兩種芯片的。

?

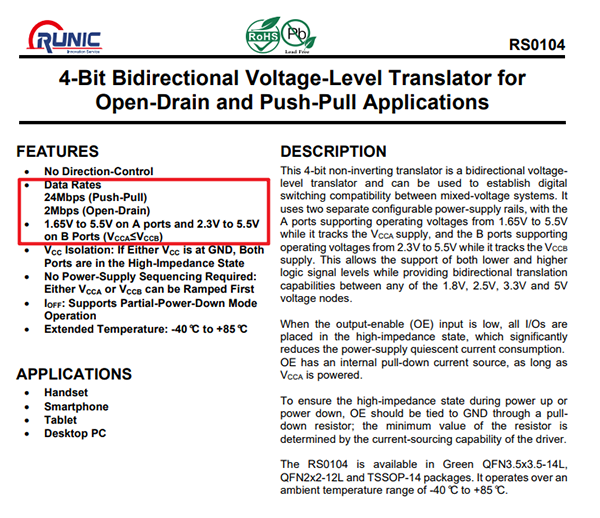

? 然后查看手冊，速率和電壓都是能滿足我的需求的。

?

?

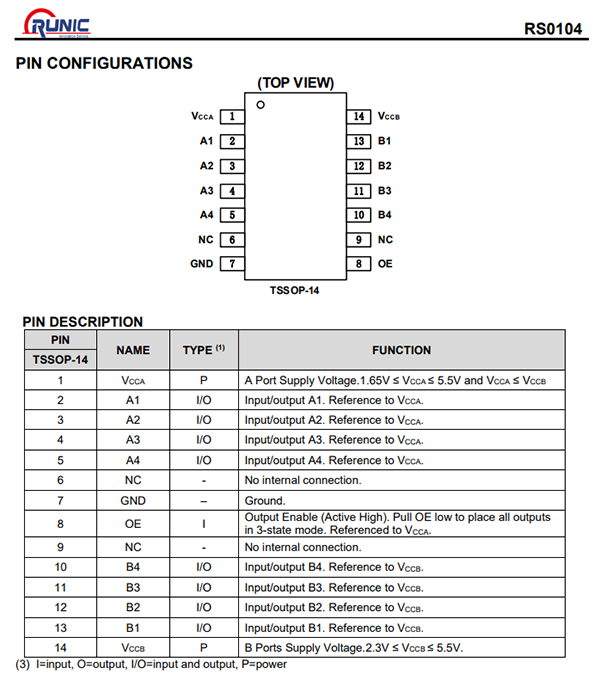

? 看一下手冊的封裝信息。

?

?

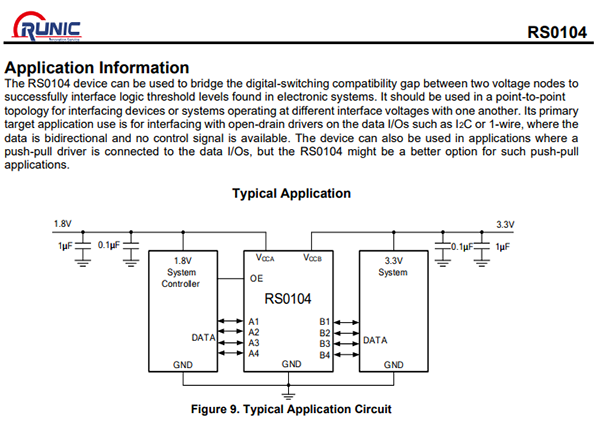

? 手冊中頁給出了典型應用的電路

?

?

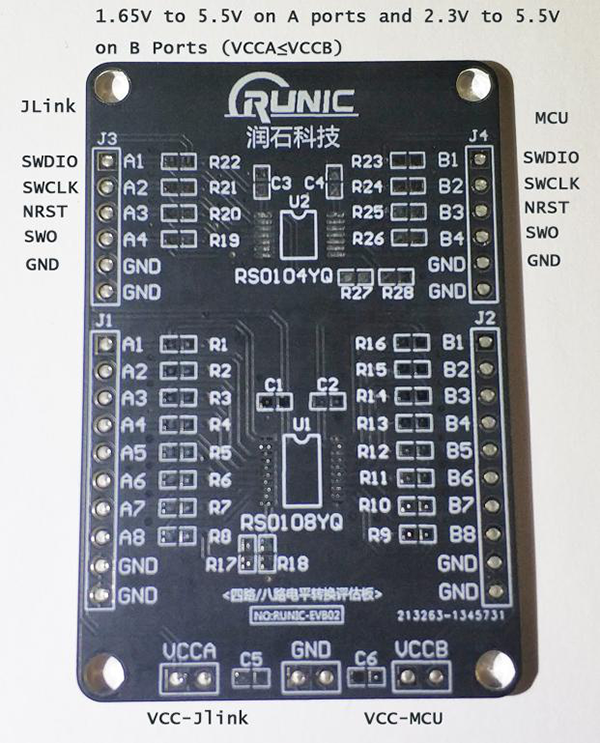

? 根據開發板和芯片信息，對電路進行簡單設計，A口部分連接Jlink，四顆信號線外界GND和VCC，這里VCC為3.3V。B口部分連接MCU，VCC為5V。

?

?

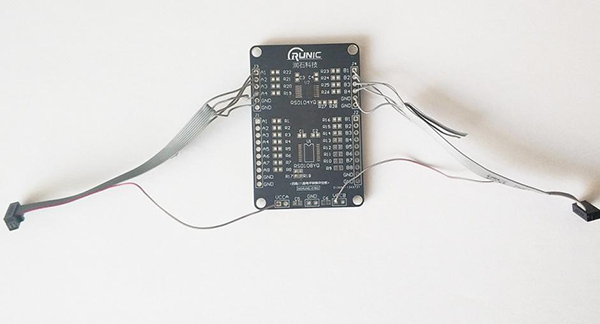

焊接芯片和接線。

?

?

?

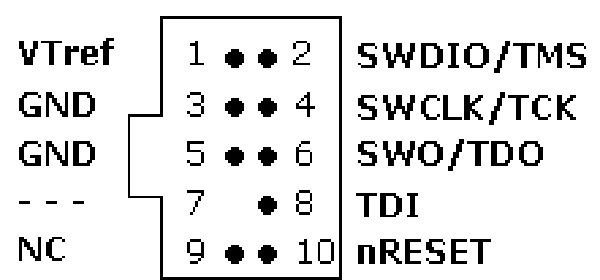

Jlink mini的SWD接口是沒有VCC的。

?

?

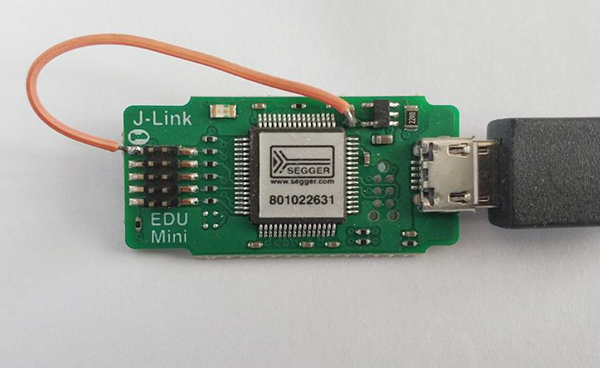

這里只能通過飛線連接一個3.3V到SWD接口上，目的是為RS0104提供A邊電源。

?

?

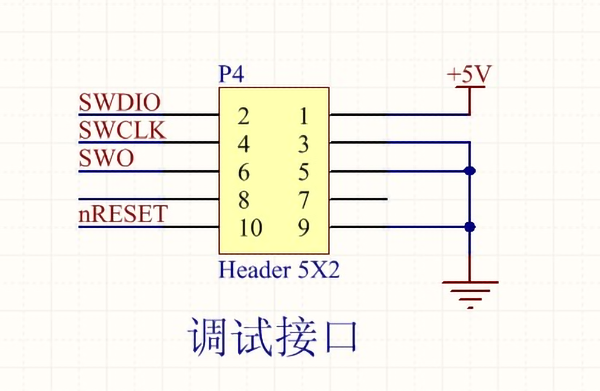

在開發板上的SWD接口上提供了5V，來為RS0104的B邊提供電源。

?

?

?

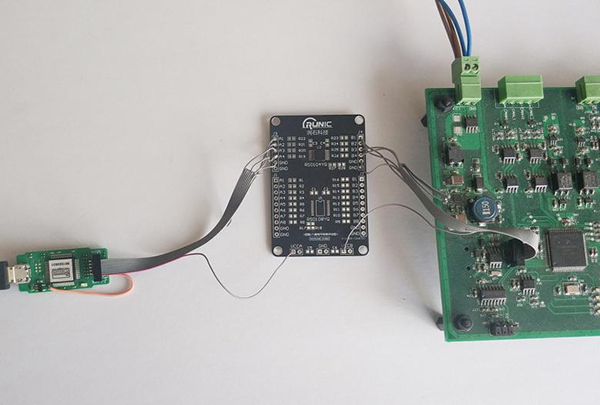

連接Jlink、RS0104 Demo板、MCU開發板。

?

?

在Keil中下載程序成功。

?

?

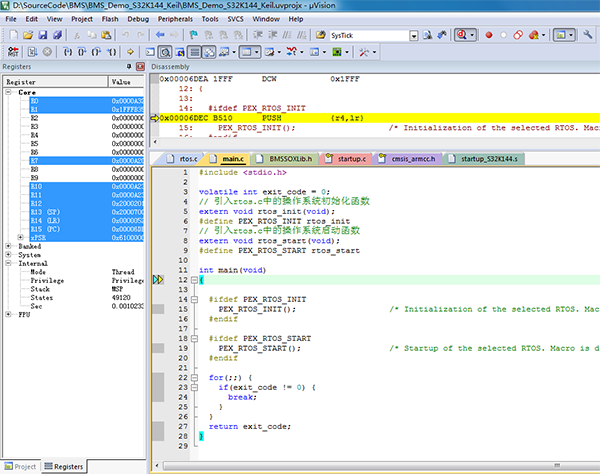

在Keil中進入調試狀態

?

?

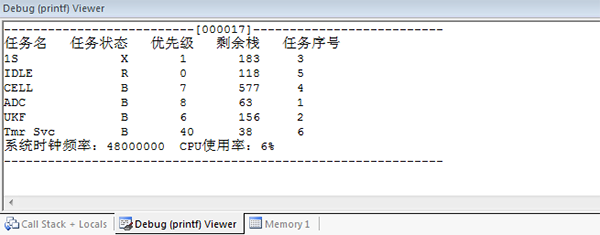

SWO輸出調試信息成功。至此，jlink增加信號隔離芯片的改造完成。

總結：
? 在單片機開發過程中，調試器使用是非常普遍的，然而大多數中低端產品，因?yàn)槌杀究紤]，并沒有提供多電平支持，通常是調試器為3.3V系統，支持目標板也是3.3V系統，對于5V系統并不友好。通過添加一個潤石科技的RS0104芯片，便可以使得調試器同時支持3.3V和5V系統了，成本增加也只有2塊多錢，所以總的來看，該芯片的性價比還是很高的。

?

?
