說明：

本次實驗未接任何外部電路進行補償。單純測試電源轉換芯片RS0104YQ在高頻電平轉換時的電平轉換性能。

?

針對于此次試驗評估從以下幾個方面進行總結：

?

1.?實驗儀器

本次實驗用到的實驗儀器如下：

示波器，信號發生器，差分探頭（泰克）。

?

2.?實驗方案

A．?從input-A段輸入信號發生器的設定信號，電壓4V，方波信號，頻率選定1KHz、200KHz、400KHz、750KHz、1MHz，用差分探頭檢測B端輸出電壓。

B．?方案如上，B端輸入，A端輸出。

?

3.?實驗結果

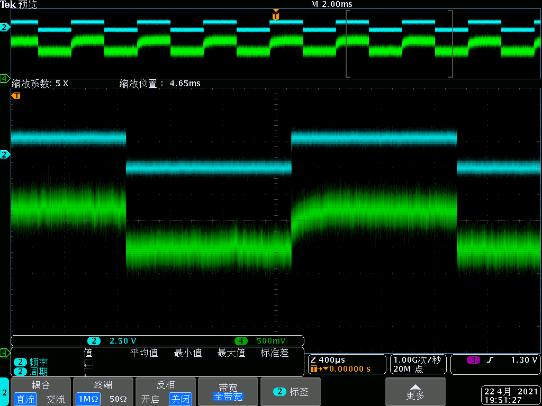

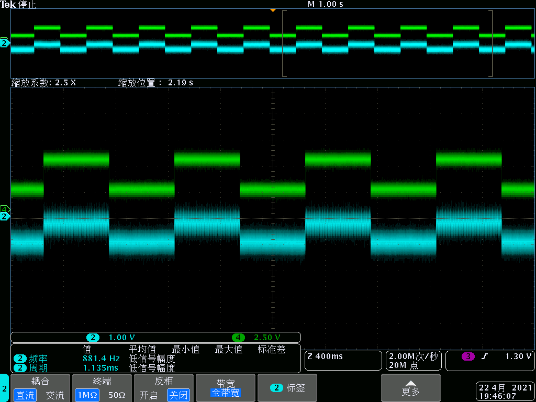

InputA1，頻率：1KHz。綠色為輸入，藍色為輸出。此時，輸出電平不出現失真情況。如圖1所示。

?

?

圖1

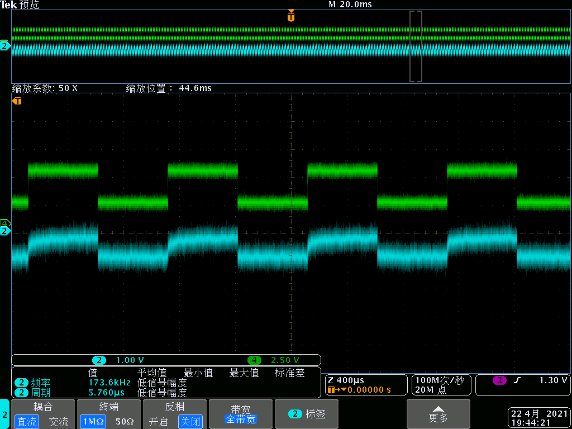

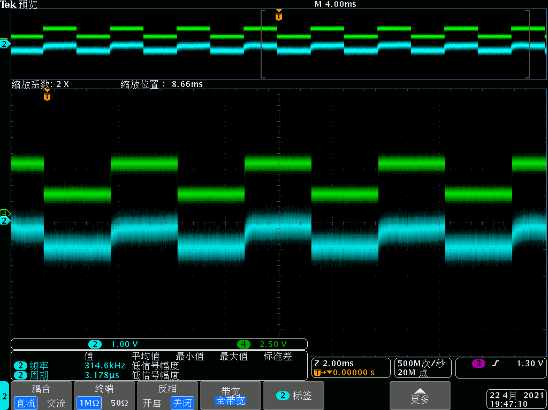

InputA1，頻率：200KHz。綠色為輸入，藍色為輸出。此時，輸出電平出現失真，但失真不明顯。如圖2所示。

?

?

圖2

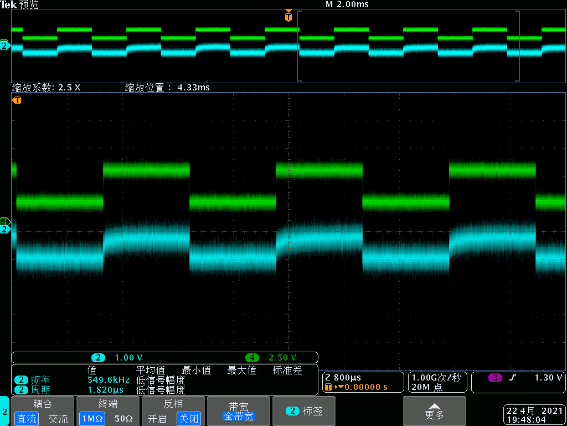

InputA1，頻率：400KHz。綠色為輸入，藍色為輸出。此時，輸出電平出現失真，可以看到輸出電壓波形前半部分變弧。如圖3所示。

?

?

圖3

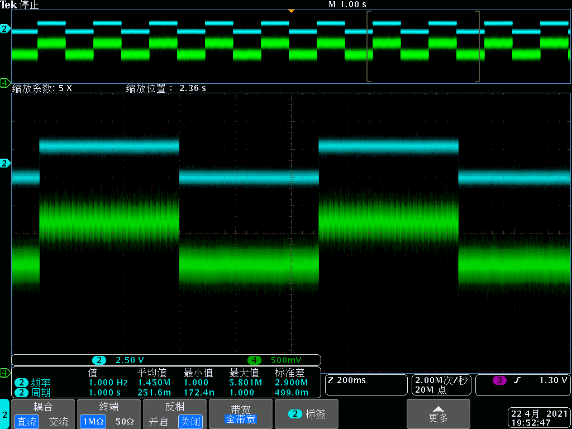

InputA1，頻率：750KHz。綠色為輸入，藍色為輸出。此時，輸出電平出現失真，失真明顯，輸出電平不再是標準方波。如圖4所示。

?

?

圖4

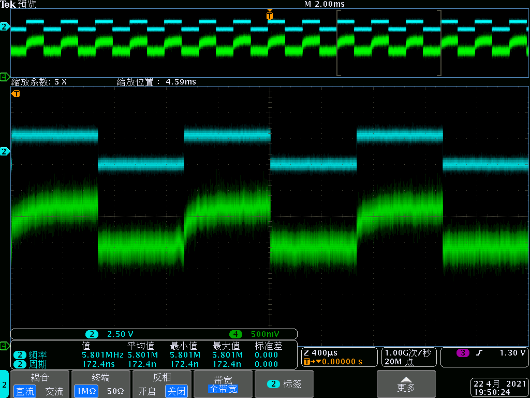

InputA1，頻率：1MHz。綠色為輸入，藍色為輸出。如圖5所示。

?

?

圖5

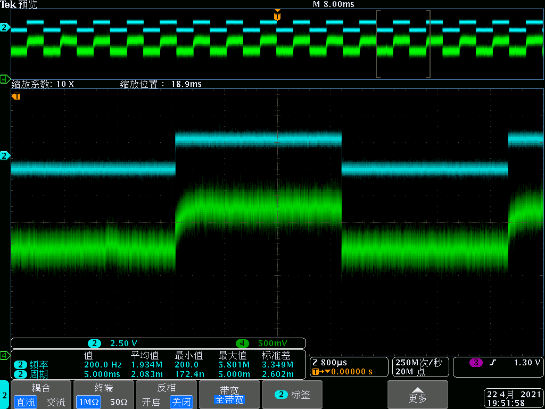

InputB1，頻率：1KHz。綠色為輸出，藍色為輸入。如圖6所示。

?

?

圖6

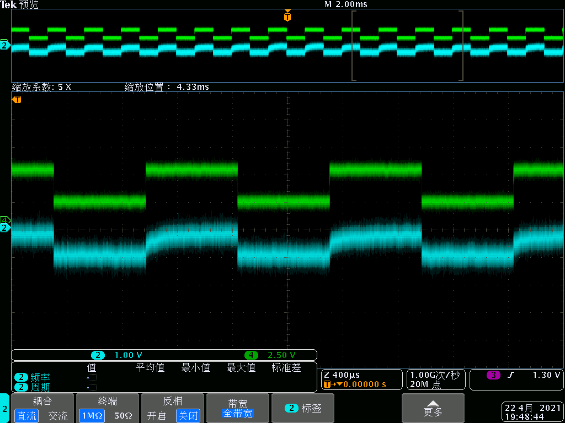

InputA1，頻率：200KHz。綠色為輸出，藍色為輸入。如圖7所示。

?

?

圖7

InputA1，頻率：400KHz。綠色為輸出，藍色為輸入。如圖8所示。

?

?

圖8

InputA1，頻率：750KHz。綠色為輸出，藍色為輸入。如圖9所示。

?

?

圖9

InputA1，頻率：1MHz。綠色為輸出，藍色為輸入。如圖10所示。

?

?

圖10

4.?總結

????該芯片在低頻電平轉換使用時，性能非常好，電平轉換性能穩定。本次試驗測試了，電平轉換頻率較高時的芯片電平轉換能力。作為電源供電，電平轉換使用，驅動能力穩定。

?

?
