2022-05-06負載開關主要用于電源分配和控制、電源時序控制等，并具備浪涌保護、防反向電流/電壓、過流\過溫保護、欠壓\過壓保護等功能，在電路系統設計上廣泛應用。
RS2599是一款支持最大3A持續電流的負載開關，采用DFN3x3封裝，低導通內阻和良好的熱阻系數可以確保芯片持續通過3A的電流而不觸發過溫保護。
RS2599主要參數特性如下：
??500mA~3A可調電流
??60mΩ 導通電阻
??100μA靜態功耗
??關斷耗電低至0.1μA
??過載恢復時間1.5s
??關斷下無反向漏電
??快速響應時間：2μs
??反向輸入/輸出電壓保護
??欠壓保護
??過熱保護
??內置軟啟動功能
??滿足USB接口限流要求
??工作電壓，2.5V ~5.5V
?

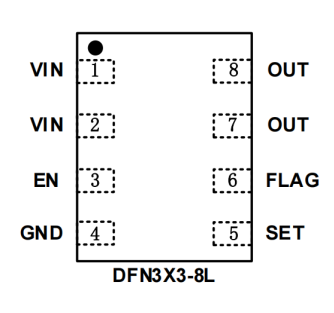

圖1 RS2599封裝和管腳排列
?
RS2599提供標準的DFN3x3封裝，其熱阻系數RθJA（Junction-to-ambient thermal resistance）僅為66.9°C/W。
導通電阻決定著芯片的溫升和輸入輸出損耗，比如在通過3A電流下，RS2599的最大導通阻抗為90mΩ，則芯片的最大溫升為：
輸入輸出電壓最大損耗為 3A x 90mΩ?= 0.27mV。
RS2599已批量供應，歡迎各界工程師朋友品鑒評測。
