負載開關主要用于電源分配和控制、電源時序控制等，并具備浪涌保護、防反向電流/電壓、過流保護、欠壓\過壓保護等功能，在電路系統設計上廣泛應用。

RS2580是一款支持最大6A持續電流的負載開關，采用一路獨立的偏置電壓給內部功率MOS供電，以保證在整個電源輸入電壓范圍內保持恒定的低導通電阻特性。超低的導通內阻和良好的熱阻系數可以確保芯片持續通過6A的電流而不觸發過溫保護。

RS2580主要參數特性如下：

? 最大6A通過電流

? 最小24mΩ 導通電阻（VIN=VBAIS=5V）

? 輸入電源電壓范圍0.8V~5.5V

? 偏置電壓2.5V~5.5V

? 35μA典型靜態功耗

? 可配置上升時間

? 快速放電功能

?

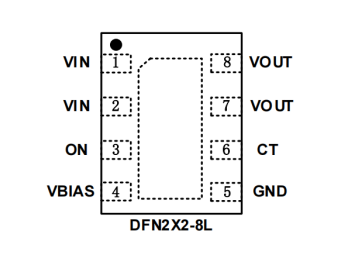

圖1 RS2580封裝和管腳排列

?

RS2580提供標準的DFN2x2封裝，其熱阻系數RθJA（Junction-to-ambient thermal resistance）僅為80.1°C/W。

導通電阻決定著芯片的溫升和輸入輸出損耗，比如在通過5A電流，VBIAS=5V下，RS2580的-40°C到85°C最大導通阻抗為32mΩ，則芯片的最大溫升為：

T= I x I x Ron x RθJA

? = 5 x 5 x 0.032 x 80.1

?? ≈ 64.1°C

如果環境溫度為TA=25°C，則芯片的結溫：

TJ = TA +T

= 25+64.1

=89.1°C

低于芯片設計的最大結溫125°C，工作工況正常。

?輸入輸出電壓最大損耗為 5A x 32mΩ = 0.16mV。

RS2580已批量供應，歡迎各界工程師朋友品鑒評測。
