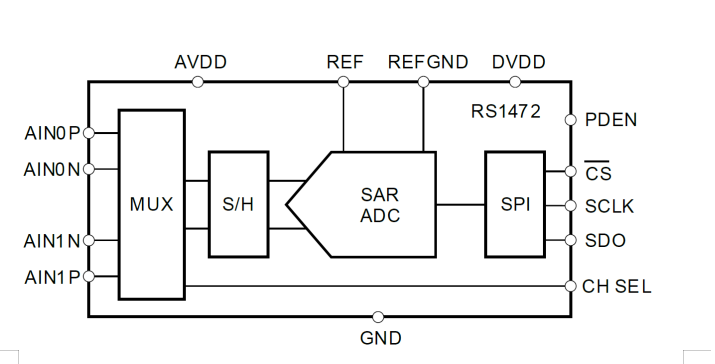

RS1472是一款14位，1MSPS，雙通道的全差分輸入模數轉換器（ADC），此產品包含一個2選1的多路選擇器和一個低功耗的逐次逼近寄存器（SAR），數據輸出接口為SPI接口，數據格式為32時鐘數據幀。該產品具備出色的直流和動態特性。RS1472支持的全差分輸入范圍為±5V，且數字電源低至1.65V，可以適配多種微處理器。該產品非常適用于光電網絡，測試測量系統，醫療設備以及數據采樣系統等典型工業應用。
功能特性
分辨率:?? ?14-Bit
采樣速率:?? ?1MSPS @ 32 clk data frame
通訊接口：?? ?SPI
通道數:?? ?2?? ?
AVDD：?? ??? ?2.7~5.25
DVDD:?? ??? ?1.65~5.25
輸入類型：?? ?全差分
SNR:?? ??? ?82 dB
INL(MAX):?? ?2 LSB
DNL(MAX):?? ?1.5 LSB
溫度范圍:?? ?-40℃---125 ℃
封裝形式：? QFN3x3-16L

RS1472產品優勢
☆? 具備出色的直流精度以及動態性能。
☆? 1MSPS的采樣速率可滿足絕大部分低延遲，高速的工業應用場景。
☆? 全差分的輸入類型降低了偶次諧波的干擾，提高了THD性能。
☆? 低至1.65V的數字信號電壓可適配絕大部分處理器的電壓。
☆? 提供提供行業通用的的3線SPI接口。
☆? 提供3mm*3mm的QFN封裝。

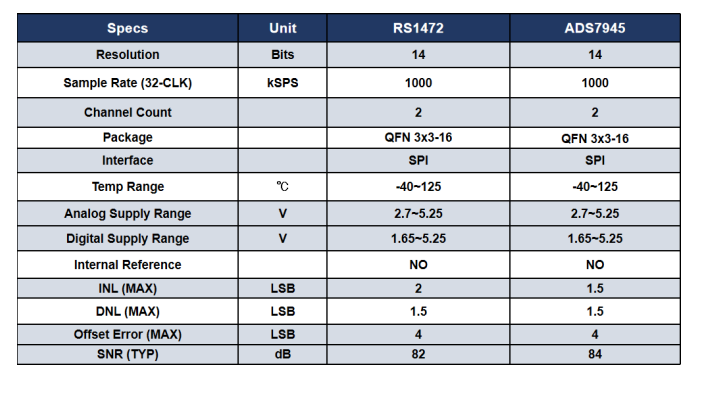

RS1427 VS ADS7954

典型應用

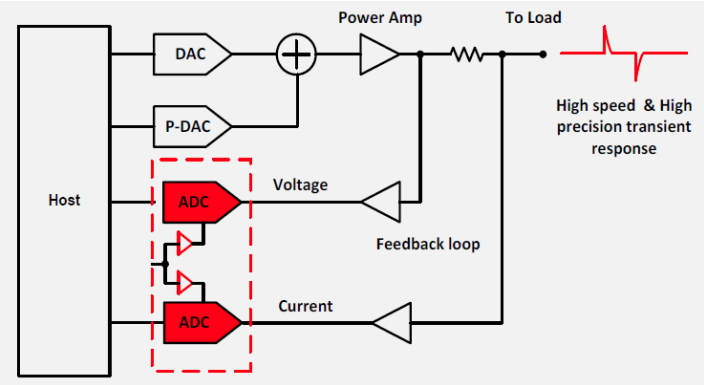

數字測量設備

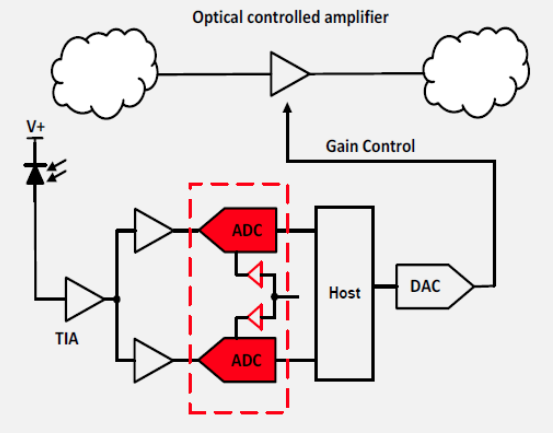

光通信網絡

目前RS1472已經量產，歡迎各界工程師朋友申請樣品評測。
