芯品|RS631B高壓固定增益儀表放大器

2024-10-30
訪問量:1835
來源:江蘇潤石

?儀表放大器是模擬信號鏈領域里與模數轉換/數模轉換(ADC/DAC)相當級別的高端產品,技術門檻高、研發難度大,長期以來都只能從歐美供應商中選擇,歐美一線品牌經過持續優化升級,針對工業、電力、醫療、運動控制等市場的應用需求,逐步發展完善出來一系列型號,形成了高中低檔應用全覆蓋的產品體系。限于技術壁壘尤其是工藝上的掣肘,采用國內工藝的民用儀放產品一直都是空白。

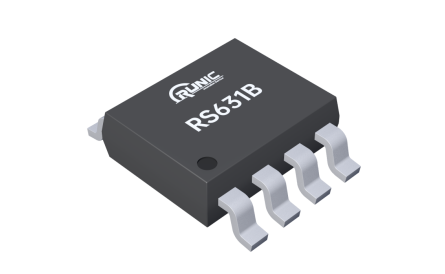

 儀表放大器RS631B



為了規避工藝上的短板,RS631B采用國內工藝設計,選擇固定增益的設計方案,將增益倍數固化在電路設計里,以避免使用厚膜電阻工藝。相比外置電阻設置增益的傳統儀表放大器,固定增益方案既能解決國產化的應用要求,也能讓用戶節省掉一顆高精度電阻。

RS631B參數上主要對標AD621,其主要參數特性如下:
?內置固定增益,提供10增益倍數;
?增益誤差:0.21%,最大0.6%;
?-3dB增益帶寬:? 900kHz
?壓擺率:1.1V/μs
?低輸入失調電壓:70 μV(Typ);
?低輸入偏置電流:0.5nA;
?低噪聲:1.45μVpp;
?共模輸入電壓范圍:(V-)+0.6V ~(V+)-1.5V
?高共模抑制比CMRR 110dB;
?高電源紋波抑制比PSRR 115dB;
?低功耗:3.4mA;
?寬工作電壓范圍,±2.3V~±16V;
?擴展工業級工作溫度范圍-40°C~125°C。

? 固定增益儀表放大器內部架構上與傳統儀表放大器略有不同,下面是RS631B的內部架構:

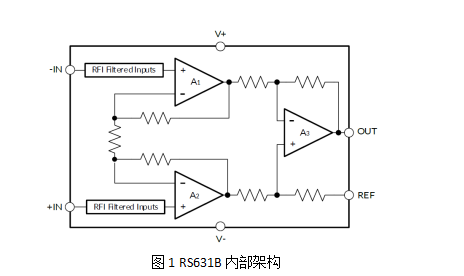

RS631B內部框架



由上圖可以看出,RS631B內部的電阻并不要求絕對精確值,只需要做到相對比例精確即可;而外置電阻設置增益的儀表放大器,內部的6顆電阻要求阻值要足夠精確,并且由于需要盡可能小的增益誤差,外部設置增益的電阻,通常都需要采用0.1%以上的高精密電阻,價格相當昂貴。

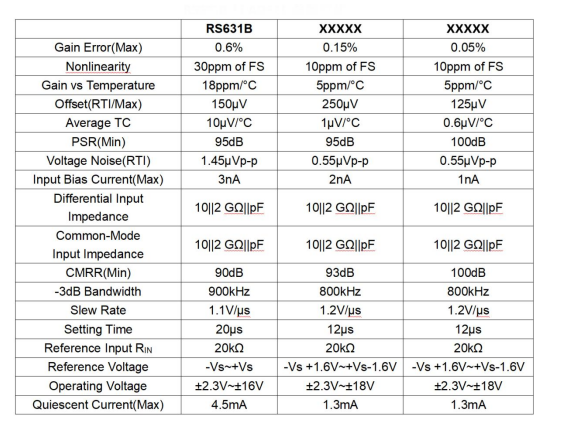

RS631B參數

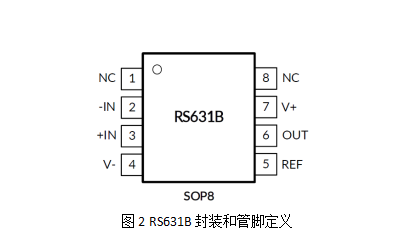

RS631B封裝管腳


RS631B采用SOP8封裝,封裝尺寸和管腳定義與AD621兼容,歡迎各界工程師朋友索樣評測。
