2021-07-07潤石科技（Runic）推出的RS0102是一款2bit非反相雙向，可用于建立混合電壓系統間的數字開關兼容性。RS0102采用兩個獨立的可配置電源軌，其中A端口支持1.65V至5.5V的工作電壓范圍，可跟蹤VCCA電源；B端口支持2.3V至5.5V的工作電壓范圍，可跟蹤VCCB電源。RS0102支持更低和更高的邏輯信號電平，能夠在1.8V、2.5V、3.3V和5V電壓節點間進行雙向轉換。
?

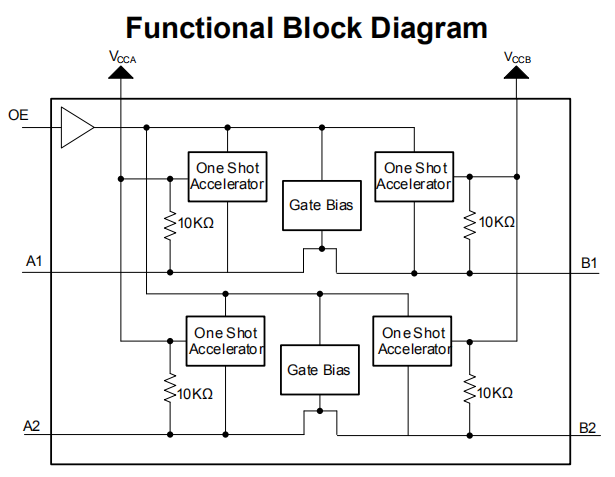

原理框圖
當輸出使能（OE）的輸入信號為低電平時，所有I/O都處于高阻態，可顯著減少電源靜態電流消耗。只要VCCA通電，OE就有一個內部下拉電流源。為保證上電或斷電期間的高阻態，OE應通過一個下拉電阻連接到GND，該電阻的最小值由驅動器的電流源能力決定。
RS0102采用綠色環保的SOT-23-8封裝，工作溫度范圍為-40℃至+85℃。
產品特點：
●無需方向控制信號
●數據速率：
? ?24Mbps（推挽應用）
? ?2Mbps（漏極開路應用）
●A端口支持1.65V~5.5V的工作電壓范圍，B端口支持2.3V~5.5V的工作電壓范圍（VCCA≤VCCB）
●VCC隔離特性：任意VCC輸入接地，兩個端口均處于高阻態
●無需電源時序：VCCA和VCCB都可以優先上電
●IOFF：支持局部掉電的工作模式
●擴展的溫度范圍：-40℃~+85℃
應用：
●I2C/ SMBus
●UART
●GPIO

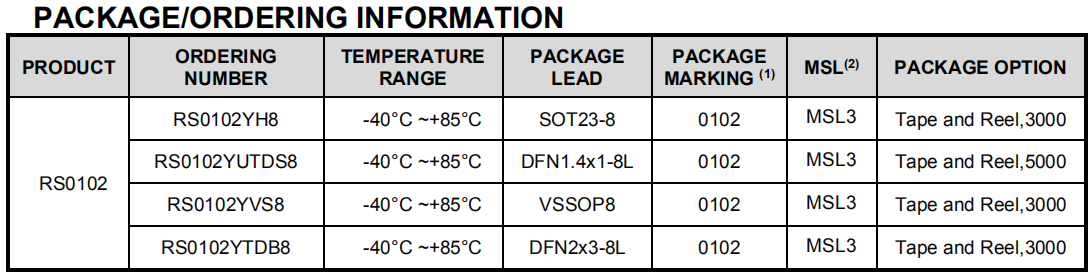

訂購信息：
?
?
