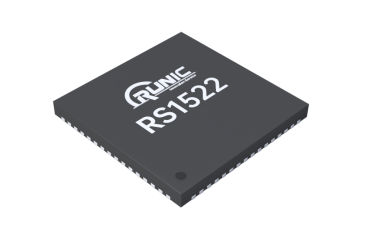

2025-01-07RS1522是一款14位雙通道AD轉換芯片，采用Pipeline架構設計，帶有片上采樣保持電路和時鐘占空比穩定器，支持全差分輸入，轉換速率支持20M、40MSPS，在整個工作電壓和工作溫度范圍內具有出色的動態性能。
RS1522模擬單元的工作電壓支持1.7V至1.9V(典型應用1.8V)，數字單元的工作電壓支持1.7V至3.6V，采用14位并行數據輸出接口，匹配1.8V和3.3V CMOS電平，并內置了一個精準的1.0V參考電壓，也可以通過外部參考電壓輸入引腳輸入需要的基準電壓來調整ADC內核的基準電壓，從而根據采樣需要調整ADC的滿量程范圍。

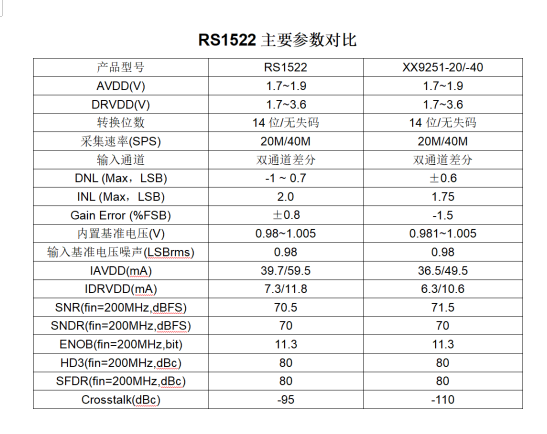

RS1522對標AD9251的參數指標設計，并根據工藝和用戶具體應用做了適當的優化和取舍，在工藝滿足的前提下盡可能提升參數性能，以使其能滿足更多的應用場景，真正做到兼容替換。其主要特性如下：
?雙通道，14位，最高40MSPS；
?低功耗：95.5mW @ 20MSPS / 146mW@ 40MSPS (正弦波輸入)
?片內基準參考電壓和采樣保持
?SNR=75.4dBFS@9.9MHz / & 70.5dBFS@200MHz
?1Vpp ~ 2Vpp模擬輸入電壓范圍
?AVDD單電源1.8V工作，DRVDD支持1.7V~3.6V電壓范圍
?待機功耗20mW??? ?
?INL: ±0.65LSB(Typ)，全溫最大2LSB
?DNL: ±0.45LSB(Typ)，全溫最大-1~0.7LSB
?增益誤差: ±0.8%FSR(Typ)
?內置時鐘占空比穩定器
?SPI串行端口控制接口
?支持多種編碼格式：偏移碼、補碼、格雷碼、隨機碼
?可控同步時鐘對齊延時
?擴展級工業溫度范圍：-40°C ~ 85°C

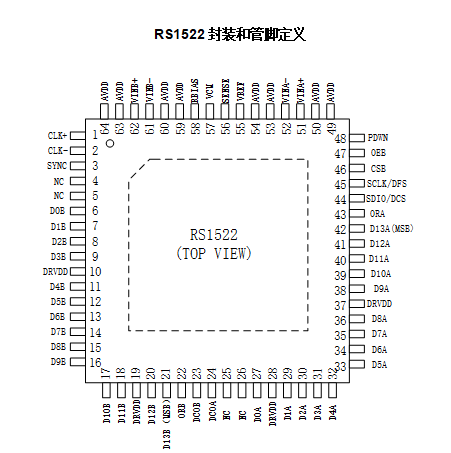

RS1522采用64腳QFN9X9 封裝，管腳定義完全兼容AD9251，歡迎各界工程師朋友索樣評測。
