芯品｜ 12位低功耗數模轉換芯片RS1320

2025-01-20
訪問量：2327
來源：

RS1320是一款低功耗的單通道12位數模轉換芯片，工作電壓支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口，可用于實現數字信號控制輸出模擬電壓、還原模擬信號、或者提供可控制的參考電壓，在工業現場數據采集、各種儀器儀表測量設備\分析設備上有著廣泛的應用。

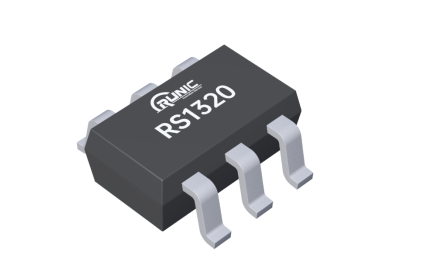

RS1320

RS1320基于市場主流產品并根據用戶的應用需求對主要參數做了優化，進一步降低了線性誤差、零碼誤差溫漂、增益誤差和增益誤差溫漂，并在兼顧低功耗的前提下優化提高轉換速率，縮短輸出電壓建立時間，以使其能滿足更多的應用場景。其主要參數特性如下：
?保證輸出單調性；
?內置緩沖器，軌對軌電壓輸出；
?上電輸出零電壓；
?低功耗：1.17mW(3.6V) / 2.94mW(5.5V)；
?INL: -0.7LSB/+1.2LSB；
?DNL: -0.1LSB/+0.2LSB；
?零碼誤差 1.3mV；
?滿量程誤差 -0.01%FS；
?輸出電壓建立時間6μs @CL=500pF
?支持SPI數據接口；
?擴展級工業溫度范圍：-40°C ~ 125°C。
? ?

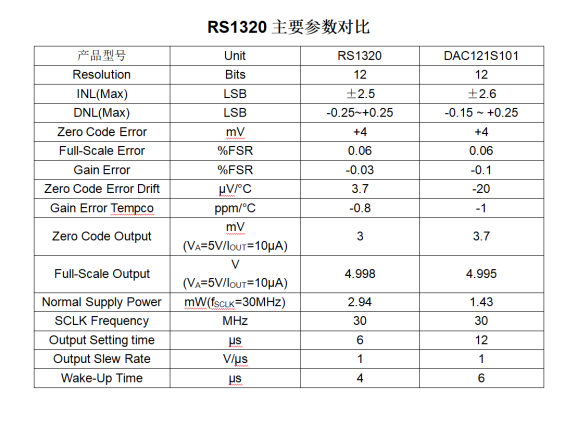

RS1320主要參數

??

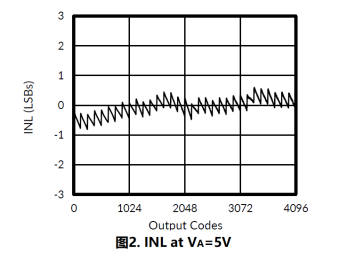

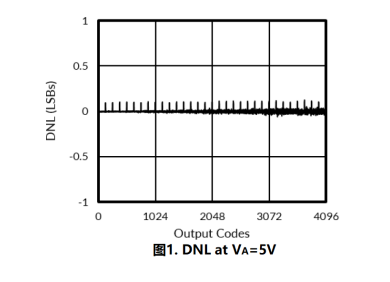

RS1320采用電阻串(Resistor String )架構設計，實現了優秀的交直流特性，部分參數曲線參考如下：






更詳細的數據和參數曲線請參考規格書。

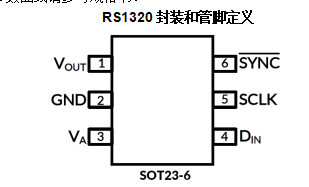

RS1320封裝和管腳定義


RS1320提供標準SOT23-6封裝，管腳定義完全兼容DAC121S101，歡迎各界工程師朋友品鑒評測。
