2020-10-14指夾血氧儀的基本原理是利用血液中的血紅蛋白對紅光和紅外線有不同的吸收能力，通過紅光和紅外線LED燈照射手指的單一位置透光后被光敏二極管接收后，產生對應比例的電壓，進入AD和MCU后分析得出血氧值。由于光敏二極管輸出電壓比較微弱，需要精密運放來調理放大信號。

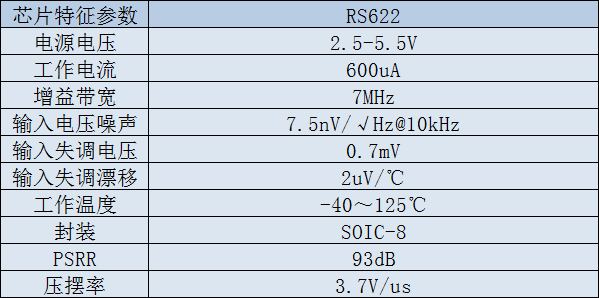

指夾血氧儀采用電池供電，對運算放大器等內部器件功耗要求較高，同時還要求低噪聲。本文推薦國產潤石科技的精密運放RS622，采用COMS工藝設計，軌到軌輸入輸出，具有7MHz的高增益帶寬乘積和0.7mV的失調電壓，使用2.4-5.5V的單電源供電，以下是RS622精密運放的典型電氣性能參數：
?
指夾血氧儀利用光電二極管將檢測光信號轉換成電信號，由于輸出信號比較微弱，通常要求增益帶寬大于5MHz、輸入偏置電流越小越好，精密運放GS622可以提供7MHz的增益帶寬積和1pA的偏置電流，提高響應速度和降低系統誤差；GS622電壓噪聲密度只有7.5nV/√Hz @10kHz，有效降低外界噪聲對信號的影響，提高系統分辨率；指夾血氧儀采用電池供電，對內部器件功耗要求較高，RS622工作電流600uA，低功耗運放可以延長設備使用壽命，以下是RS622典型封裝和引腳定義。
?
圖1 RS622典型封裝和引腳定義
綜上所述，潤石的精密運放RS622具有低噪聲、低偏置電流、低功耗等性能方面的優勢，同時成本更低，是指夾血氧儀等醫療便攜式設備中傳感器光電信號調理的高性價比解決方案。
?
（文章來源：世強硬創電商）
?
