可替換精工S-1167的低功耗LDO RS3221助力三相電表設計,靜態功耗僅1uA

2020-10-21
訪問數:1129
ソース:

在三相電表設計中,一般需要低功耗LDOMCU供電,不少客戶會選擇精工的S-1167,但隨著國產化和低成本需求日益增多,急需高性價國產LDO。本文從電性能參、封裝等方面,重點推薦國產潤石科技RS3221可替換精工S-1167。如下為兩者電性能參數對比:

圖片1.png?

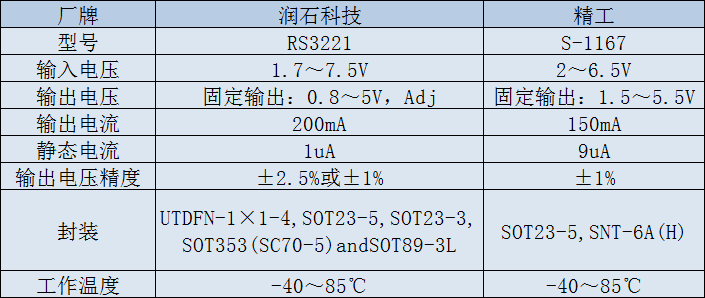

1RS3221S-1167電性能參數對比

通過上述參數對比可知:

?1? 在輸入輸出電壓電流參數方面,潤石RS3221相比S-1167, 有著更寬的輸入電壓范圍1.7~7.5V,并且輸出電流可達200mA,除了提供固定輸 出版本,還有Adj版本可供選擇。通過上述參數對比可知:

2?? ?在靜態功耗方面,S-1167靜態電流典型值為9uA,潤石RS3221表現更勝一籌,僅有1uA,更適合電表低功耗應用;

3?? LDO輸出精度方面,精工S-1167±1%,潤石RS3221目前只有UTDFN-1x1-4封裝可達到±1%,其他封裝輸出電壓精度只有±2.5%

4?? 在工作溫度范圍方面,兩者都是-40`~85℃,可滿足工業級要求。

在實際應用中,RS3221替換S-1167能夠完全pin-pin兼容封裝為SOT23-5,外圍電路器件也基本一致。封裝對比和典型應用電路見下圖2

圖片2.png?

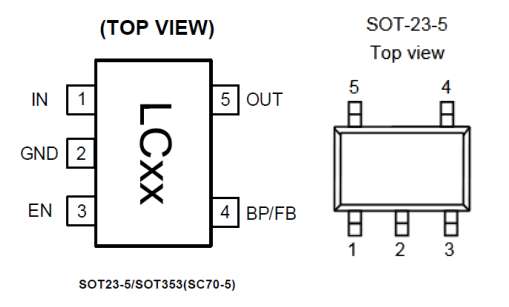

2RS3221S-1167封裝pin腳定義對比圖

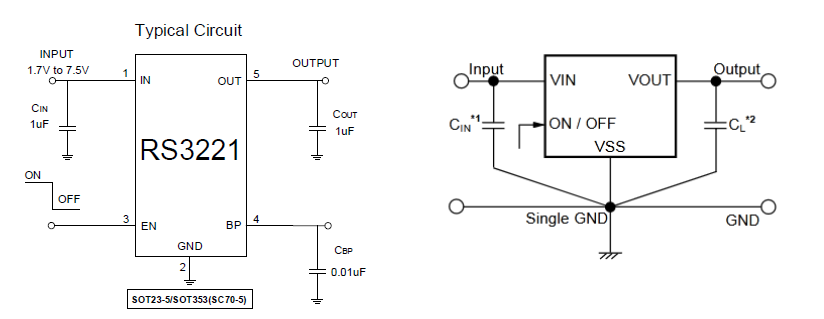

3RS3221S-1167典型應用電路對比

除以上電性能、封裝對比外,潤石科技LDO ?RS3221有著更低的價格和供貨周期優勢。

?
