潤石低噪聲LDO RS3236用于工業流量計MCU電源,電源紋波抑制比PSRR高達70dB,靜態電流低至15μA

2020-11-04
訪問數:1286
ソース:

工業流量計主要用于測量各種流體的流量,內部主控采用MCU設計,由于工作環境比較惡劣,容易受到外界因素干擾,需要抗干擾能力強、低功耗的電源供電。

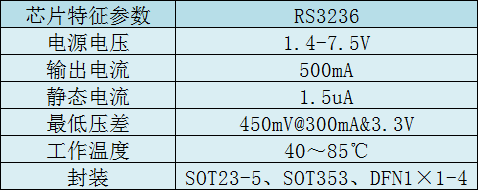

針對工業流量計MCU電源設計,推薦國產潤石科技的低噪聲LDO器件RS3236,采用CMOS半導體工藝,輸入電壓為1.7-7.5V,固定輸出電壓可選0.8V-5V,支持輸出電流500mA ,以下是RS3236典型電氣參數。

圖片1.png?

工業流量計產品中,有部分是采用電池供電,因此對內部器件功耗要求較高,RS3236的靜態工作電流15uA,可以提高電池利用率,延長產品使用周期;工業流量計應用環境比較復雜,外界干擾較多,RS3236具有高達70dBPSRR電源紋波抑制比,可以減少電源紋波對MCU工作的影響,提高系統可靠性;該器件還具有多種小尺寸封裝,例如SOT23-3SC353DFN1x1,本身應用電路簡單,在工業流量計產品尺寸內可以輕松完成電路設計,以下是RS3236的引腳示意圖和應用電路。

圖片2.png?

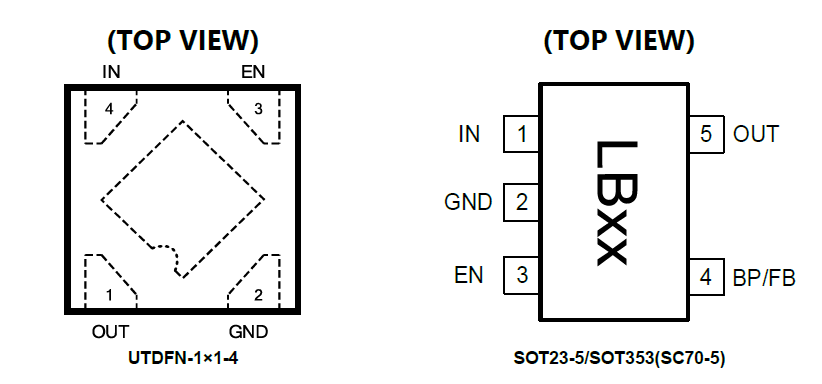

1 RS3236引腳示意圖

圖片3.png?

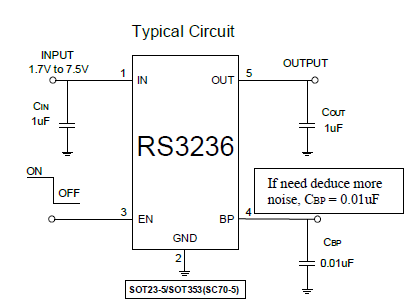

2 RS3236典型應用電路

從上圖中可以看出RS3236在實際應用電路中只需要三個濾波電容即可,可以簡化工程師設計工作。

綜上所述,潤石科技的低功耗LDO RS3236具有高PSRR、低功耗、小尺寸等性能方面的優勢,同時成本更低,是工業流量計等儀表主控MCU電源設計的高性價比解決方案。

?
