醫用消毒盒MCU電源供電潤石國產LDO選型:RS3002-3.3YE3,高耐壓、典型靜態電流IQ低至2.5μA

2020-11-11
訪問數:1066
ソース:

醫用消毒盒電源供電一般采用12VDC適配器供電,通過低功耗高壓穩壓器(LDO)降壓輸出3.3V/50mA給MCU供電,為避免閑置狀態的電源功耗過大,一般需要選擇高耐壓、高精度、低功耗LDO,此LDO具體選型因素參考如下:

1、低功耗:需要靜態電流IQ越小的LDO;

2、高輸出電壓精度:選擇時建議小于±3%,該值越小越好;

3、小尺寸封裝;

4、低成本。

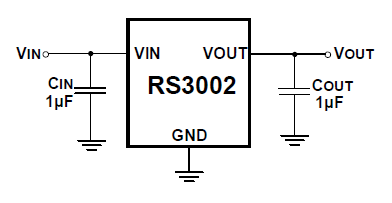

針對如上設計需求,推薦潤石科技低功耗高壓穩壓器RS3002-3.3YE3,其輸入電壓范圍為2.5V~36V,固定電壓輸出3.3V,其輸出電壓精度達±2.5%,線性調整率0.001%/V typ,負載調整率11mV typ,最小輸出電流150mA,工作溫度范圍-40℃~85℃,典型應用電路參考如下圖1所示,外圍僅需兩個旁路電容,CIN和COUT建議選擇1μF,可簡化電路設計。

圖片4.png?

1:潤石科技低功耗高壓穩壓器RS3002-3.3YE3典型應用電路

推薦潤石科技低功耗高壓穩壓器RS3002-3.3YE3理由如下:

1、高精度:輸出電壓精度達±2.5%,滿足高精度電壓輸出需求;

2、低功耗:輕載條件下,典型超低靜態電流IQ低至2.5μA,非常適用于低功耗產品設計需求;

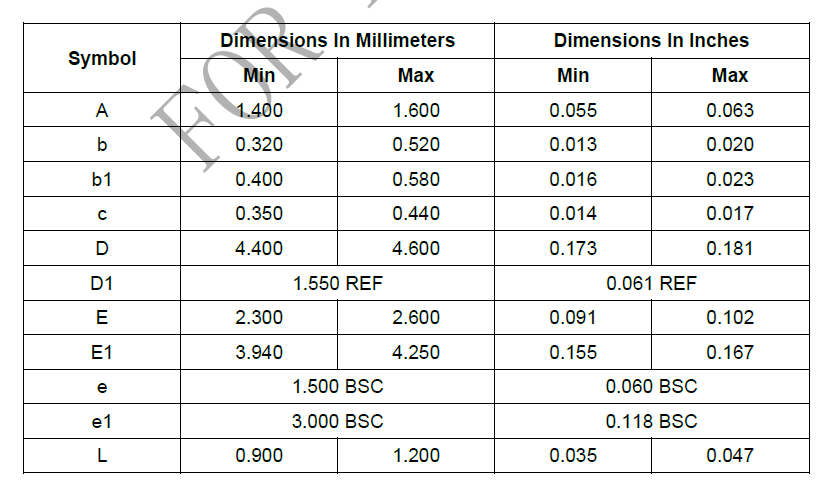

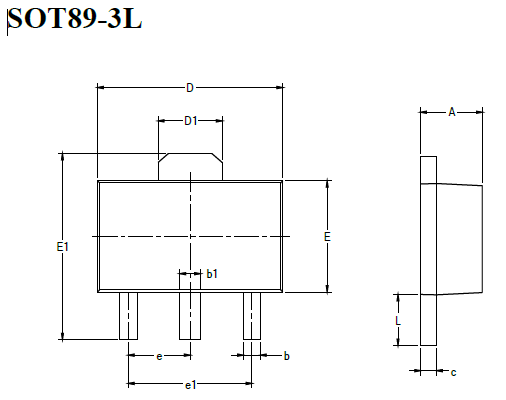

3、小尺寸封裝:采用SOT89-3L小尺寸封裝,最大封裝尺寸4.6mm x 2.5mm,相關尺寸參考如下圖2所示。

2:潤石科技低功耗高壓穩壓器RS3002-3.3YE3封裝尺寸示意圖

4、具有良好的供貨交期,可以快速支持樣品和量產服務。

?
