在降噪耳機和藍牙耳機等產品的應用中,有一個功能要求在不工作時,外部Line in信號可以正常輸入,此功能需要耗盡型模擬開關實現,主要是用于外部Line in輸入信號和降噪芯片輸出之間的切換或者隔離,不少工程師選用ONSEMI的模擬開關FSA550,為降低成本和供貨風險,需要國產替代。
針對降噪耳機中的模擬開關應用,國產江蘇潤石科技推出了

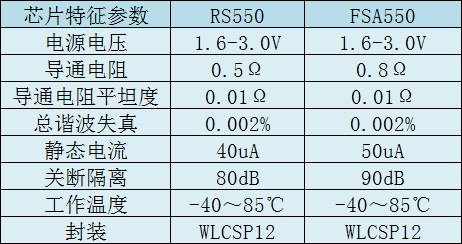

,允許器件在不存在VCC時導通信號,在存在VCC時隔離信號,工作電壓1.6-3.0V,導通電阻低至0.5歐姆,可以pin to pin替代Onsemi的FSA550,以下是兩個開關的電氣性能參數對比:
?
從以上參數對比可以看出RS550在工作電壓、總諧波失真、關斷隔離、封裝等參數與FSA550基本一致,但導通電阻和靜態電流指標都優于FSA550,在降噪耳機和藍牙耳機應用中,可以降低開關損耗和延長電池使用壽命,因此RS550完全可以在功能上實現替代FSA550,兩者封裝同為WLCSP12,具體PIN腳定義如下圖:
?

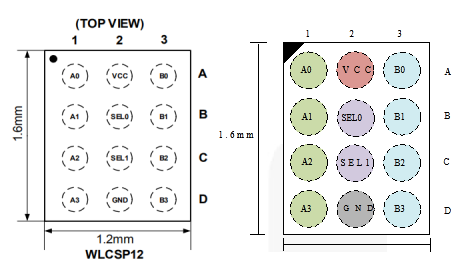

圖1 RS550(左)與FSA550(右)PIN腳對比
從上圖對比可以看出RS550與FSA550不僅封裝一致,而且PIN腳定義完全相同,可以在不改動電路的前提下直接pin to pin替換,降低整體替換設計成本。
綜上所述,潤石科技的四通道耗盡型模擬開關RS550不僅可以pin to pin替代FSA550,還具有更低的導通電阻、更低的功耗等性能方面的優勢,同時成本更低,在降噪耳機中的模擬開關應用中,是替代美系器件的高性價比解決方案。
?
