潤石科技RS73xx-1系列(RS7318-1、RS7325-1、RS7330-1、RS7333-1、RS736-1、RS7350-1)是一款采用CMOS工藝技術設計的低壓差線性穩壓器,具有高達45V的寬輸入電壓范圍,能夠提供高達300mA的輸出電流,非常適合用于多節電池系統、總線電壓供電系統和其他高直流電壓系統轉低壓的應用環境,寬輸入電壓能使其很好承受浪涌電壓的沖擊并保證輸出電壓的穩定。
RS73xx-1自身僅消耗3uA(典型值)的電流,這在多節電池供電的系統尤為重要,可以最大程度降低整機系統的待機功耗。RS73xx-1提供多種封裝包括SOT23-3、SOT23-5和SOT89-3L(L-Type),滿足不同應用對耗散功率的要求。

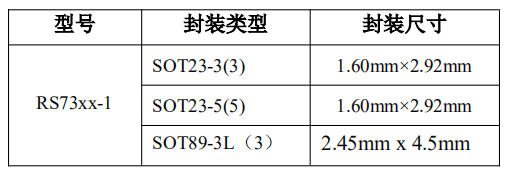

器件信息:
?
特性:
●低靜態耗電IQ:典型耗電3uA
●300mA輸出電流
●低壓差
●低溫度系數
●輸入電壓高達45V
●輸出電壓精度:±2%
●提供1.8、2.5、3.0、3.3、3.6和5V輸出電壓
●具有過溫保護和過流保護功能
●封裝: SOT23-3、SOT23-5、SOT89-3L(L-Type)
應用領域:
●?智能電網相關設備
● 電動工具
●?BMS系統
●?電機控制系統/工業控制系統
●?儀器儀表
●?車載系統
●?消防/安防設備
●?消費類產品
?

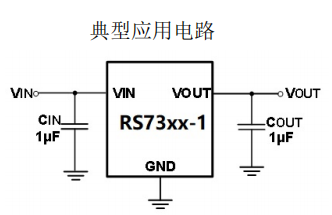

圖1? 典型應用電路

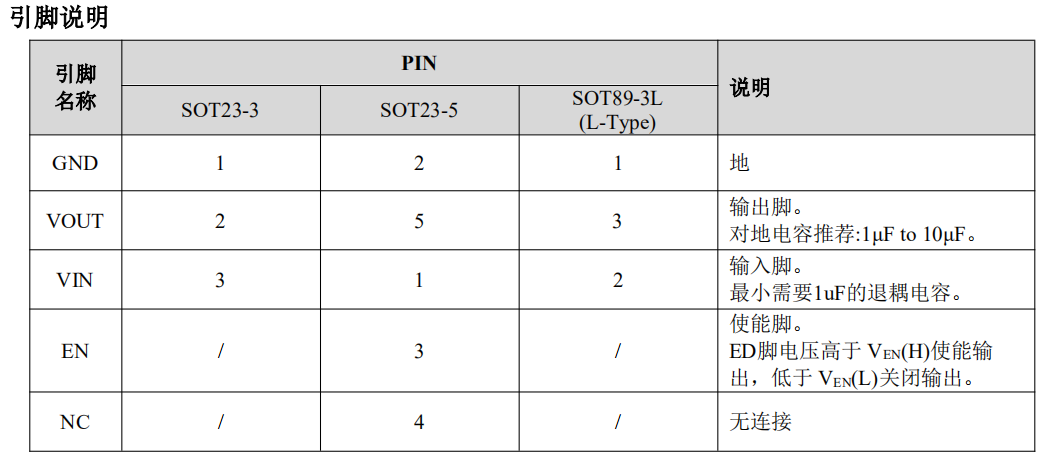

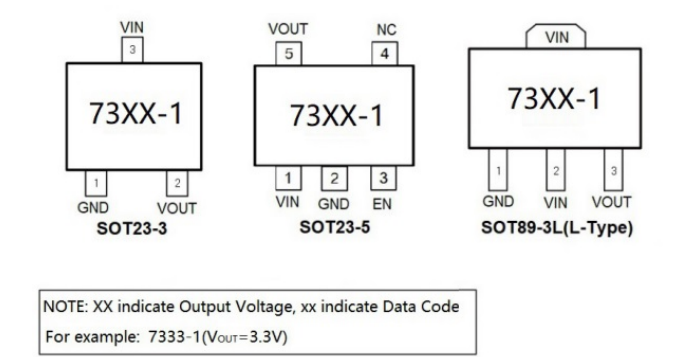

引腳定義和說明:
?
?
?
?
