潤石科技電壓比較器RS8901用于雙電池供電燃氣控制器電源切換,靜態電流低至400nA

2021-06-23
訪問數:1103
ソース:

在傳統的雙電池供電燃氣控制器電源管理方案中,主電源和備用電源分別通過兩個LDO,降壓后分別經過二極管之后并聯進入二級LDO轉換電壓到3.3V給系統供電,由于無法預知主電源和備用電源的耗電情況,導致電池利用效率較低。

新方案中增加電壓比較器來檢測主電源與備用電源的電壓,控制供電路徑切換電路來實現優先使用主電源供電,只有在主電源供電電壓低于設定的閾值的時候才將備用電源接入給用電系統供電,可以提高電池效率和延長備用電池的使用時間。針對燃氣控制器電壓檢測應用,推薦國產潤石科技的

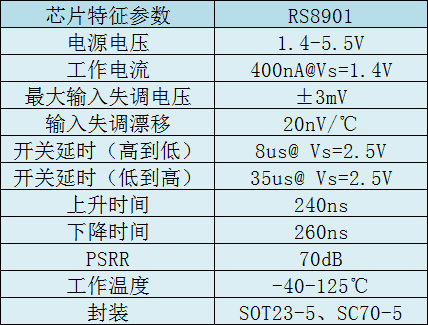

RS8901,該器件可支持軌到軌輸入和輸出,工作電壓1.4-5.5V,工作電流低至400nA ,以下是RS8901典型電氣參數。

圖片1.png?

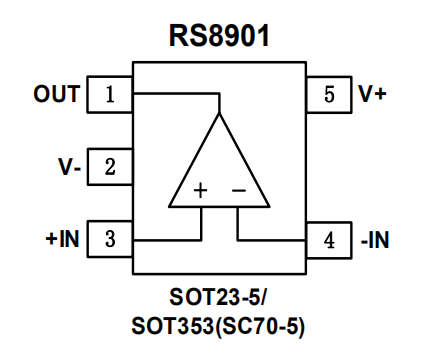

燃氣控制器采用電池供電,對內部器件功耗要求較高,在新方案中增加電壓比較器,同樣會增加系統功耗,RS8901具備超低的工作電流400nA,但利用電壓比較器來切換主電源和備用電源,可以提高電池利用率,最終相對于電壓比較器增加的功耗,可以延長整機使用壽命;該器件還具有SC70小尺寸封裝,電路應用簡單,在現有燃氣控制器結構尺寸內可以輕松完成電路設計,以下是RS8901的引腳示意圖。

圖片2.png?

圖1 RS8901引腳示意圖

綜上所述,潤石科技微功耗電壓比較器RS8901具有400nA的超低工作電流、±3mV的最大輸入失調電壓、小尺寸封裝的特性,適用雙電池供電燃氣控制器電源切換應用。
