潤石科技2bit非反相雙向電平轉換器RS0102,適合推挽和漏極開路應用

2021-07-07
訪問數:1237
ソース:

潤石科技(Runic)推出的RS0102是一款2bit非反相雙向,可用于建立混合電壓系統間的數字開關兼容性。RS0102采用兩個獨立的可配置電源軌,其中A端口支持1.65V5.5V的工作電壓范圍,可跟蹤VCCA電源;B端口支持2.3V5.5V的工作電壓范圍,可跟蹤VCCB電源。RS0102支持更低和更高的邏輯信號電平,能夠在1.8V2.5V3.3V5V電壓節點間進行雙向轉換。

圖片1.png?

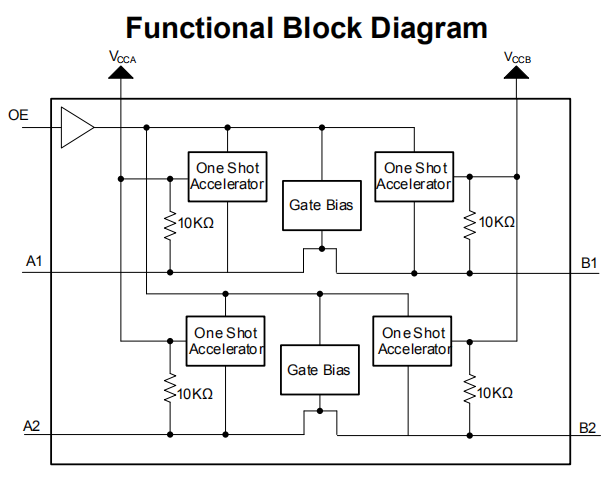

原理框圖

當輸出使能(OE)的輸入信號為低電平時,所有I/O都處于高阻態,可顯著減少電源靜態電流消耗。只要VCCA通電,OE就有一個內部下拉電流源。為保證上電或斷電期間的高阻態,OE應通過一個下拉電阻連接到GND,該電阻的最小值由驅動器的電流源能力決定。

RS0102采用綠色環保的SOT-23-8封裝,工作溫度范圍為-40℃+85℃

產品特點:

無需方向控制信號

數據速率:

? ?24Mbps(推挽應用)

? ?2Mbps(漏極開路應用)

●A端口支持1.65V~5.5V的工作電壓范圍,B端口支持2.3V~5.5V的工作電壓范圍(VCCA≤VCCB

●VCC隔離特性:任意VCC輸入接地,兩個端口均處于高阻態

無需電源時序:VCCAVCCB都可以優先上電

●IOFF:支持局部掉電的工作模式

擴展的溫度范圍:-40℃~+85℃

應用:

●I2C/ SMBus

●UART

●GPIO

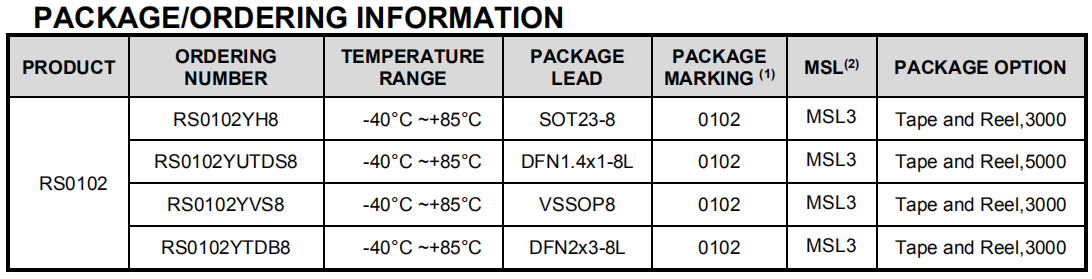

訂購信息:

圖片2.png?

?
